【专利】一种双向截止阀(专利号:202010064203.2)

专利号：202010064203.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：韩国昊
专利分类号：F16K1/02(20060101)

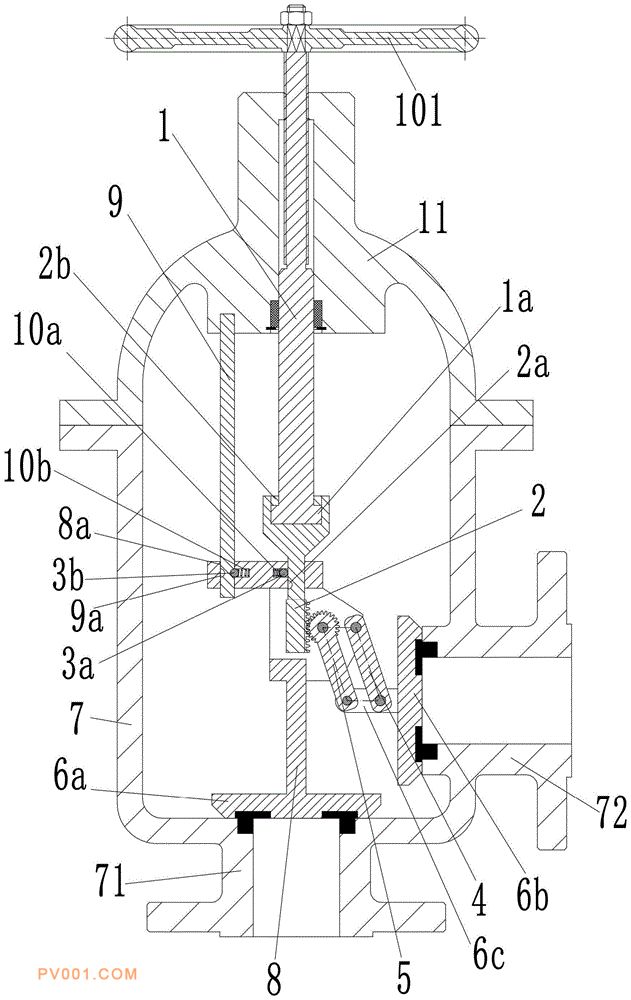

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种双向截止阀，包括阀体，所述阀体设有上端开口的阀腔，所述阀体在阀腔的上端开口处固定安装有阀盖；所述阀体的下端设有第一连通管和第二连通管；所述阀腔内在第一连通管的上端设有第一阀盘，所述第一阀盘沿竖直方向向上延伸设有连接杆，所述连接杆的上端沿平行于连接杆方向并排设有两个竖直板，且两个竖直板与第二连通管的轴线平行；两个竖直板之间设有阀芯组件；所述阀盖上螺纹连接有螺杆，所述螺杆的下端位于阀腔内且与阀芯组件连接用于控制第一阀盘上下运动，和阀芯组件沿第二连通管轴向运动；该双向截止阀不仅结构简单，而且能够在第一连通管的主阀口关闭的同时将第二连通管的阀口也关闭密封，这样实现双向截止，安全可靠。
