【专利】一种缩短泵站虹吸式出水流道虹吸形成时间的出水流道及其使用方法(专利号:201810525615.4；108824617B)

专利号：201810525615.4;108824617B
专利状态：有权
专利类型：[发明授权]
专利申请人：扬州大学
专利分类号：E03F5/20(20060101)

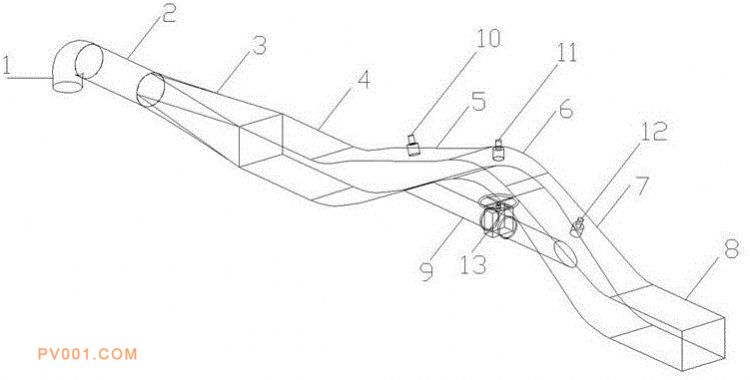

专利摘要：公开（公告）日:2020-05-01摘要:本发明涉及一种缩短泵站虹吸式出水流道虹吸形成时间的出水流道及其使用方法，包括依次贯通连接的出水弯管段、圆管段、圆变方管段、方管段、上升管段、驼峰管段、下降管段、出口管段；所述驼峰管段的下方设有圆柱体连通段，圆柱体连通段的两端分别与上升管段、下降管段贯通连接；所述上升管段上设有第一真空破坏阀，下降管段上设有第二真空破坏阀，驼峰管段上设有第三真空破坏阀；所述圆柱体连通段的中点处设置一个电磁阀，通过电磁阀的打开与关闭来控制圆柱体连通段的连通与断开。本发明结构上简单合理，对虹吸式出水流道传统结构的创新，虹吸形成的时间更短，机组启动过程中的振动更小，从而保证了水泵在启动过程中安全性和稳定性较好。
