【专利】一种内啮合齿轮润滑脂泵端面间隙轴向力平衡系统及方法(专利号:201810475118.8；108661903B)

专利号：201810475118.8;108661903B
专利状态：有权
专利类型：[发明授权]
专利申请人：安徽工程大学
专利分类号：F04C15/00(20060101)

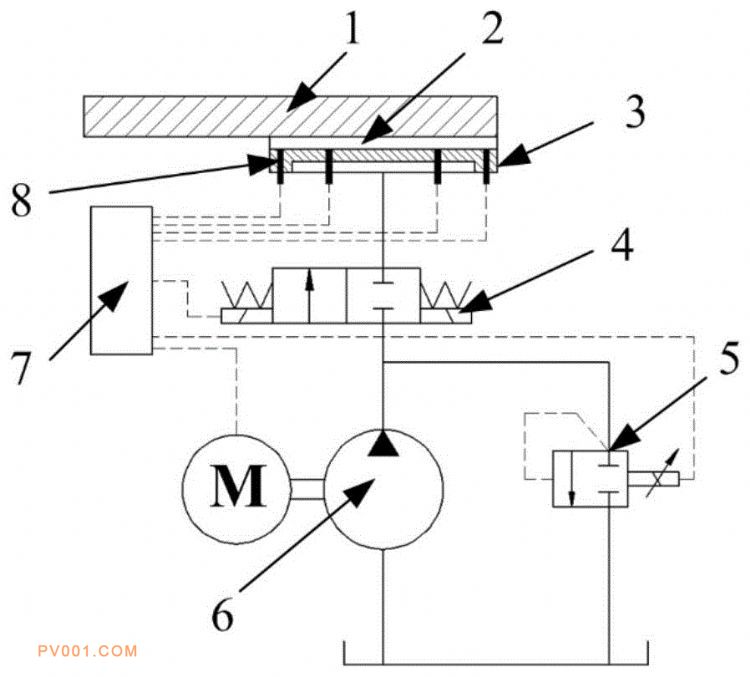

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开了一种内啮合齿轮润滑脂泵端面间隙轴向力平衡系统及方法，啮合齿轮和侧板间端面形成油脂间隙，所述侧板背对油脂间隙的一面设置有静压平衡槽，水泵出口分别与电磁阀和电磁溢流阀相连，电磁阀的另一端连接至静压平衡槽，电磁阀、电磁溢流阀以及水泵形成液压回路，压力检测单元设置在侧板上面对油脂间隙的一侧，压力检测单元、电磁阀、电磁溢流阀以及水泵电机均与控制器电连接，电磁溢流阀设定为压力检测单元检测到的实时压力数值。采用压力传感器获取内啮合齿轮润滑脂泵端面间隙的压力以控制电磁溢流阀的溢流压力，最终借助液压回路对内啮合齿轮润滑脂泵的轴向力进行平衡。
