【专利】一种用于汽车二次空气泵的出风结构(专利号:201920760102.1)

专利号：201920760102.1
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏超力电器有限公司
专利分类号：F04D25/08(20060101)

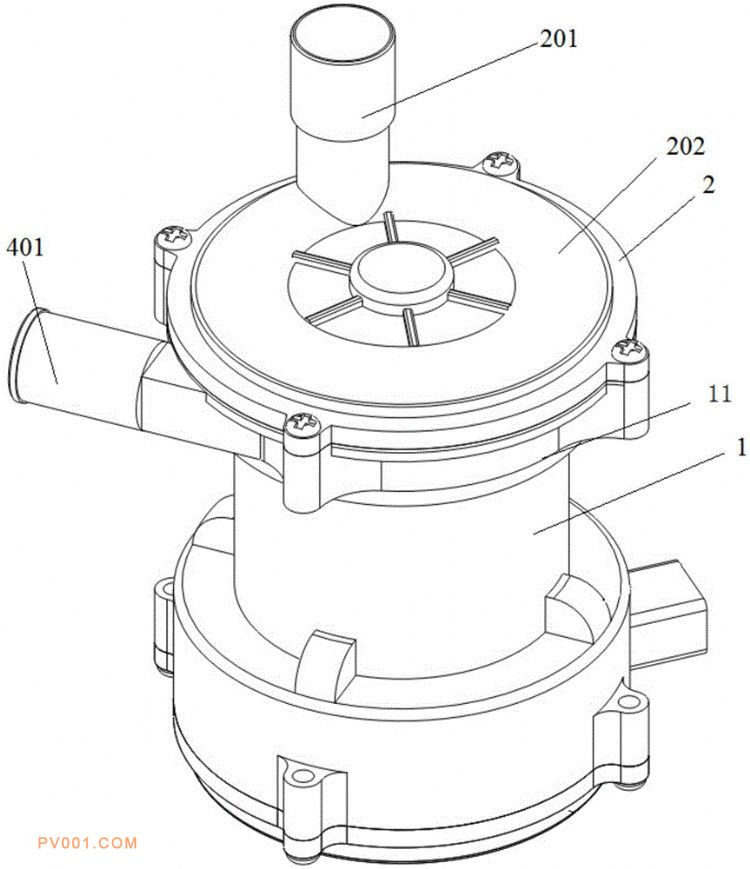

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种用于汽车二次空气泵的出风结构，包括泵壳体、前端盖，所述前端盖固定在泵壳体的上端部，所述泵壳体内部的上方为叶轮室，所述前端盖上设置有进气管道，所述前端盖上设置有隆起的环形气流通道，所述环形气流通道与进气管道相连接，所述叶轮室位于环形气流通道的正下方，所述叶轮室内安装有叶轮体。本实用新型的用于汽车二次空气泵的出风结构，结构紧凑，设计合理，实现噪声低，功率密度大，前端盖上设置有隆起的环形气流通道，使得更多的气体通过叶轮体进行输出，最大程度的提高无刷输出端的效率，证出风效率，外形美观，便于安装到汽车上，具有良好的应用前景。
