【专利】一种分水泵结构及包括其的洗衣机(专利号:202010022488.3)

专利号：202010022488.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：珠海格力电器股份有限公司
专利分类号：D06F31/00(20060101)

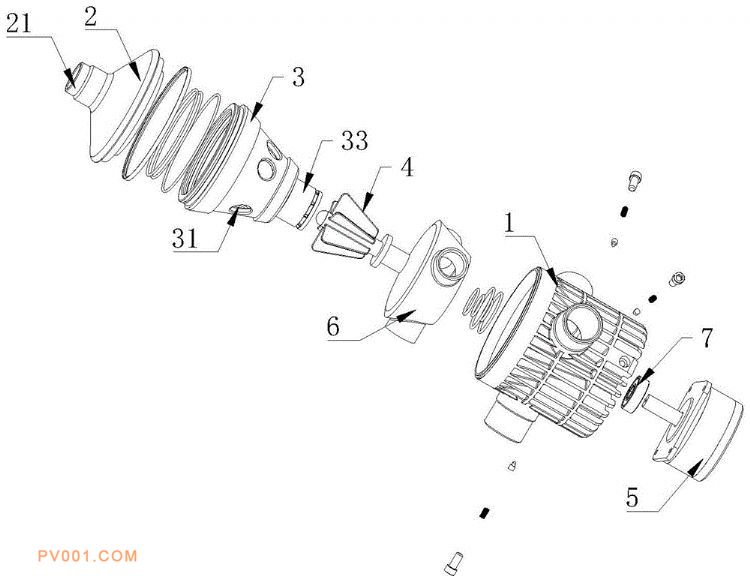

专利摘要：公开（公告）日:2020-05-01摘要:本发明提供一种分水泵结构及包括其的洗衣机，包括泵体、端盖、分水阀芯、排水桨和驱动电机，所述端盖连接在所述泵体上，在所述泵体内形成容置空间，所述分水阀芯和所述排水桨可转动地设置在所述容置空间内，所述泵体上设置有多个与所述容置空间连通的出水口，所述分水阀芯上设置有分水口，所述驱动电机与所述分水阀芯和所述排水桨驱动连接，所述驱动电机至少在正传时驱动所述排水桨转动，所述驱动电机在反转时驱动所述分水阀芯转动。本发明使得水泵和分水阀形成一体结构，能够同时控制多个水路，简化了水路结构。
