【专利】一种脱硫泵的泵室结构(专利号:201921485843.X)

专利号：201921485843.X
专利状态：有权
专利类型：[实用新型]
专利申请人：四川川工泵业有限公司
专利分类号：F04D7/06(20060101)

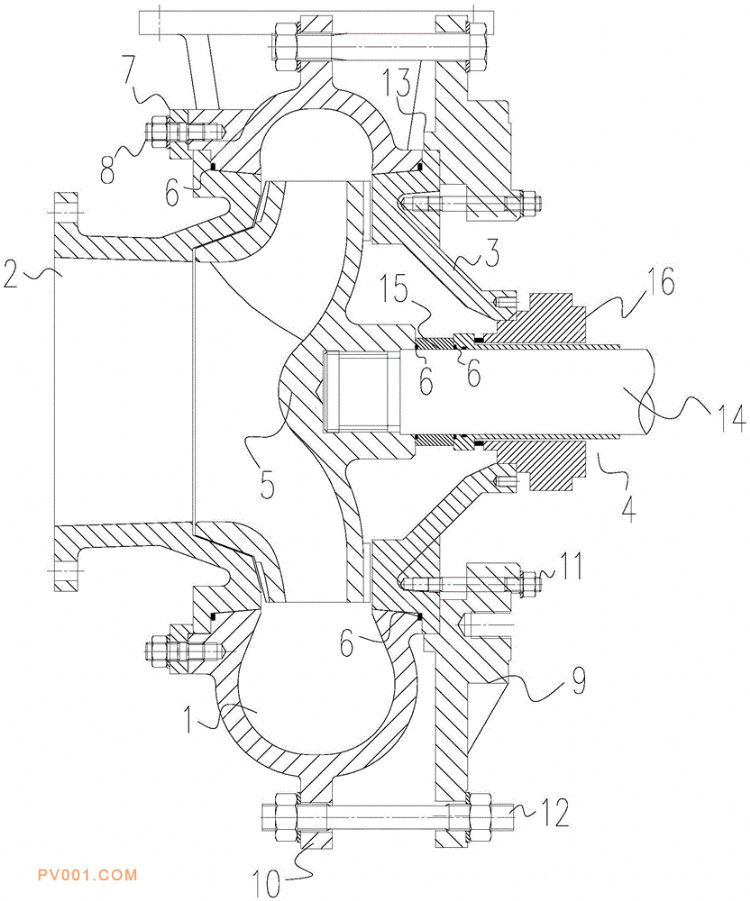

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种脱硫泵的泵室结构，包括泵体、泵盖、机封室、转动轴组件和叶轮，所述泵盖和机封室分别位于泵体两侧，其连接处采用台阶锥面刚性配合密封，并在锥面台阶面上设置O形密封圈；在所述泵盖外侧设安装环形的前压板，其内侧抵住泵盖边缘；在所述机封室的外侧外设置环状的后压盖，其与泵体外侧沿其径向外突出形成支耳连接，并压住机封室；所述叶轮的前盖板和后盖板的外形随泵盖、泵体和机封室对应面设计，形成小间距阻尼间隙。本实用新型提供了一种脱硫泵的泵室结构，泵室高压区刚性锥面密封与残漏液O形密封方式，配以动轴机械密封，有效保证泵室不泄漏，同时取消常用的夹紧专用泵体泵盖，使泵室结构紧凑，体积小。
