【专利】电力隧道水泵控制电路(专利号:201911158455.5)

专利号：201911158455.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：郑州祥和集团有限公司
专利分类号：国网河南省电力公司郑州供电公司

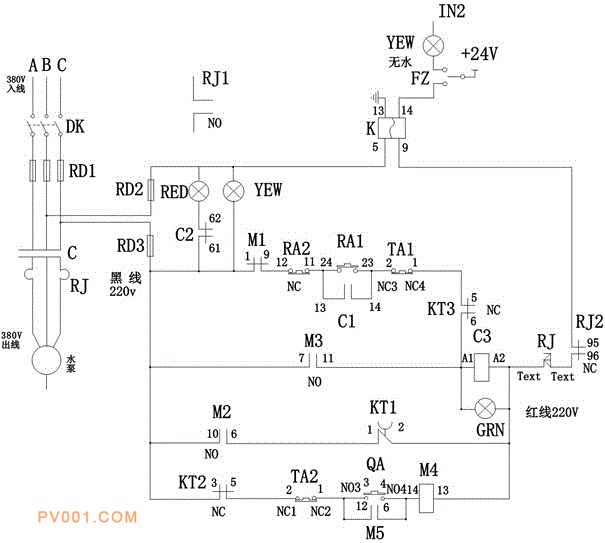

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开了一种电力隧道水泵控制电路，A,B,C上的380V三相交流电，经三相断路器DK和6A三个熔断器RD1后，再通过交流接触器器三相常开主节点C，给1500W水泵供电，闭合三相断路器DK后，从B,C两相提出一组交流电，经2A两个熔断器RD2给控制部分供电。本发明能够实现现场人工启停操作和远程计算机启停操作控制，并具备浮子控制功能，只有隧道有水的情况下才可以启动水泵抽水，防止因无水时水泵电机干烧的事故发生，并且本电路具备手动操作优先的特性。
