【专利】第二类热驱动压缩式热泵(专利号:201610815568.8；106322828B)

专利号：201610815568.8;106322828B
专利状态：有权
专利类型：[发明授权]
专利申请人：李华玉
专利分类号：F25B30/02(20060101)

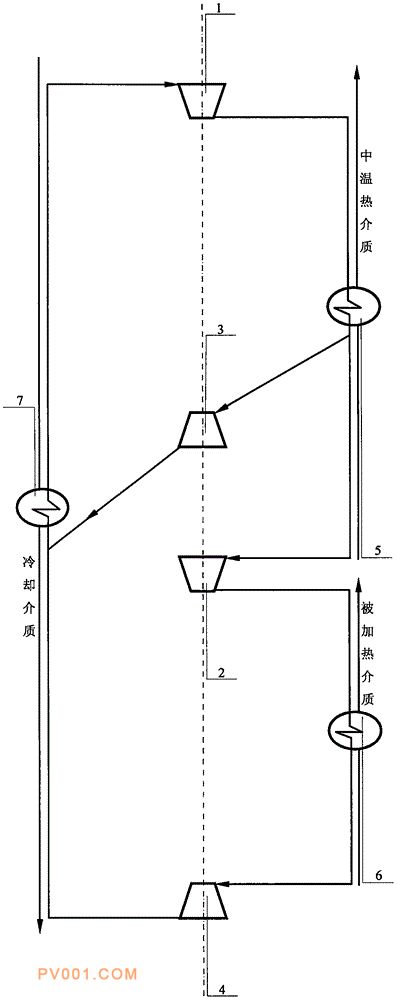

专利摘要：公开（公告）日:2020-05-01摘要:本发明提供第二类热驱动压缩式热泵，属于动力与热泵技术领域。压缩机有循环工质通道经热交换器之后分别与第二压缩机和膨胀机连通，第二压缩机还有循环工质通道经供热器与第二膨胀机连通，第二膨胀机还有循环工质通道与冷却器连通，膨胀机还有循环工质通道与冷却器连通，冷却器还有循环工质通道与压缩机连通，热交换器还有中温热介质通道与外部连通，供热器还有被加热介质通道与外部连通，冷却器还有冷却介质通道与外部连通，膨胀机和第二膨胀机连接压缩机和第二压缩机并传输动力，形成第二类热驱动压缩式热泵。
