【专利】带诱导轮的凝水泵过流部件结构(专利号:201921188406.1)

专利号：201921188406.1
专利状态：有权
专利类型：[实用新型]
专利申请人：中国船舶重工集团公司第七0四研究所
专利分类号：F04D1/06(20060101)

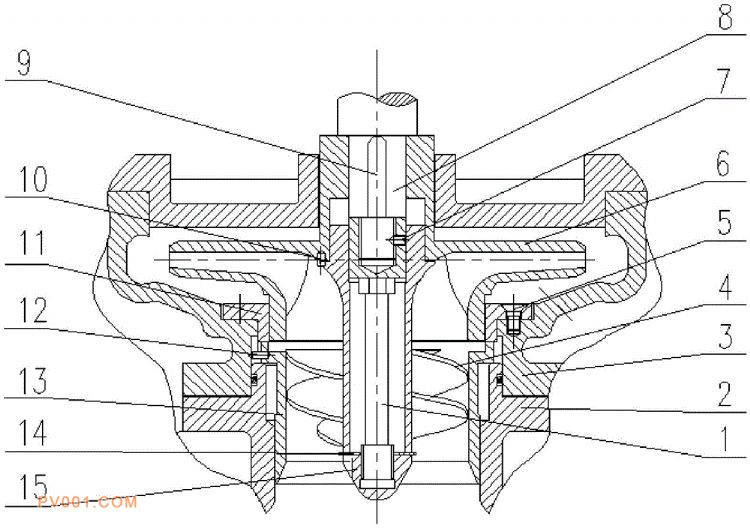

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种带诱导轮的凝水泵过流部件结构，叶轮与诱导轮之间通过诱导轮加长轴连接成一体，所述诱导轮加长轴上端通过螺纹连接叶轮轴，且用紧定螺钉固定，所述诱导轮加长轴下端通过诱导轮螺母和诱导轮垫将诱导轮和叶轮压紧，保证扭矩的传递。本实用新型改变了原有常用的诱导轮结构，将以往结构中的诱导轮结构分开为诱导轮和诱导轮加长轴两部分，并且诱导轮与诱导轮加长轴无配合。对诱导轮加长轴加工要求降低；诱导轮轮毂采用空心结构，将减轻悬臂端质量，提高振动噪声水平；诱导轮与诱导轮镶套配合，诱导轮镶套安装简单用密封环压紧用销固定即可，并且可以对诱导轮进行数控加工。
