【专利】超轻型大流量潜水轴流泵(专利号:201921128720.0)

专利号：201921128720.0
专利状态：有权
专利类型：[实用新型]
专利申请人：汉能(天津)工业泵有限公司
专利分类号：F04D13/08(20060101)

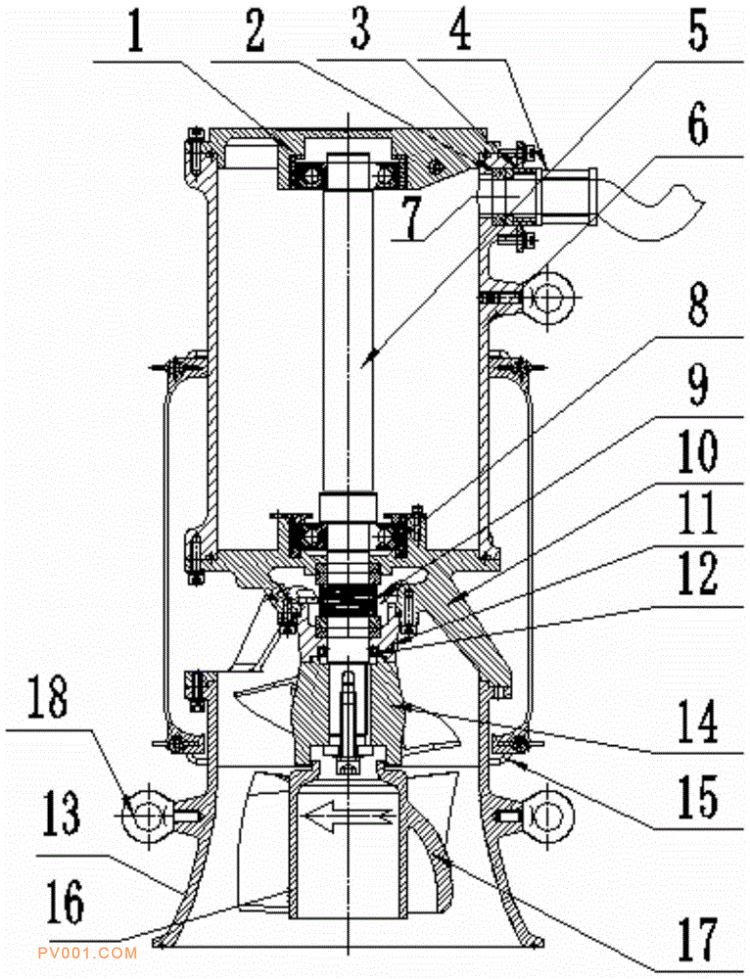

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及潜水泵技术领域，尤其超轻型大流量潜水轴流泵，其包括电机壳、电机安装座、油室座、叶轮、导流装置及滤网，电机安装座及油室座之间通过轴承安装有电机轴，电机轴在油室座内设有机械密封，油室座下方固定安装有油室端盖，叶轮安装于电机轴的下端部，导流装置包括固定安装于油室座下方的导流罩、与导流罩固定连接的导叶连接套及均匀的固定设于导叶连接套上的多个导叶，每个所述导叶包括与导叶连接套相固定贴合的连接部及倾斜设置的导流部，滤网为两侧分体式结构并通过蝶形螺母固定组装，滤网的上下两端通过喉箍固定套装于电机壳及油室座外。本实用新型提供的装置导流效果好，流量及压力比较大。
