【专利】一种焦化脱硫系统泵冷却水应急处理装置(专利号:201920983636.0)

专利号：201920983636.0
专利状态：有权
专利类型：[实用新型]
专利申请人：唐钢美锦(唐山)煤化工有限公司
专利分类号：唐山钢铁集团有限责任公司

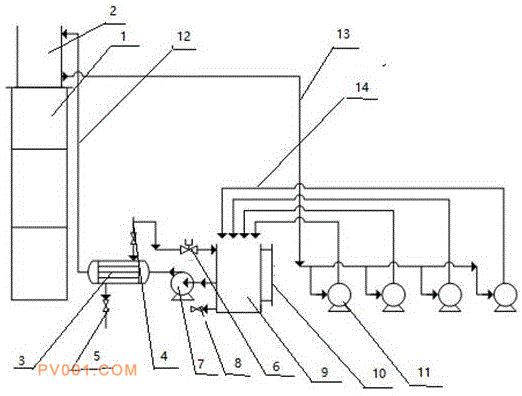

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种焦化脱硫系统泵冷却水应急处理装置，属于焦化脱硫泵冷却水技术领域。包括高位缓冲槽（2）、换热器（3）、气动阀（6）、供水泵（7）、收集槽（9）、进水管道（4）、出水管（5）、高位缓冲槽上水管管道（12）、高位缓冲槽回水管管道（13）、收集槽汇合回水管管道（14）、放空阀（8）。实用新型的有益效果是：通过供水泵、换热器、高位缓冲槽实现脱硫系统各泵冷却水内部循环，依靠高位缓冲槽重力作用，在突然停水情况下仍能实现为各泵供冷却水，防止因突发停水，停泵，造成生产停产的后果，实现循环利用，减少外排，具有环保、稳定生产的作用。
