【专利】节能环保型多级离心泵(专利号:201810242374.2；108518361B)

专利号：201810242374.2;108518361B
专利状态：有权
专利类型：[发明授权]
专利申请人：重庆科创水处理设备有限公司
专利分类号：F04D29/58(20060101)

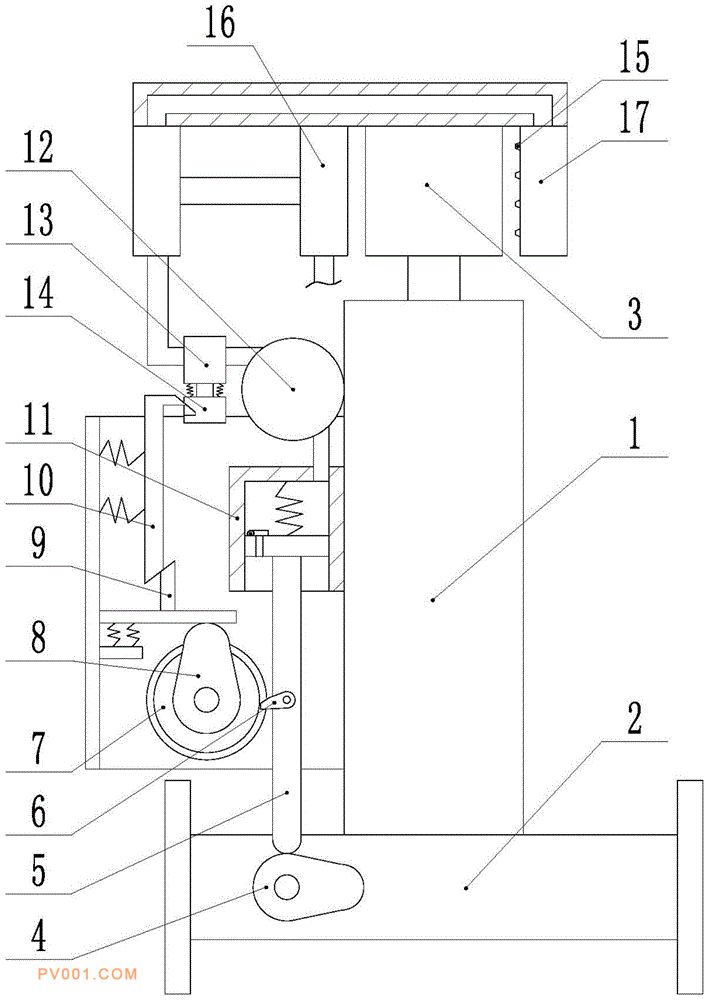

专利摘要：公开（公告）日:2020-05-05摘要:本发明涉及节能环保型多级离心泵，包括机架、泵体、电机和输水管，输水管内转动连接有第一涡轮，输水管上转动连接有第一凸轮，第一涡轮与第一凸轮同轴相连，机架上安装有打气筒，打气筒内滑动连接有活塞，活塞上开有通气孔，活塞位于通气孔的位置处铰接有封板，活塞上固定有活塞杆，第一凸轮与活塞杆相抵，打气筒连通有气囊，机架上位于电机的一侧设置有向电机喷气的喷气管，气囊与喷气管之间连通有连通管，连通管上设置有阀门，机架上还设置有用于启闭阀门的启闭机构；与现有技术相比，本方案通过输水管内水的流动带动打气筒对气囊进行充气，并利用启闭机构间歇地开启阀门，达到了对电机较好的散热效果，无需消耗电能，达到了节能环保的目的。
