【专利】一种驱动设备外置的分子泵(专利号:201921047177.1)

专利号：201921047177.1
专利状态：有权
专利类型：[实用新型]
专利申请人：迈格钠磁动力股份有限公司
专利分类号：F04D19/04(20060101)

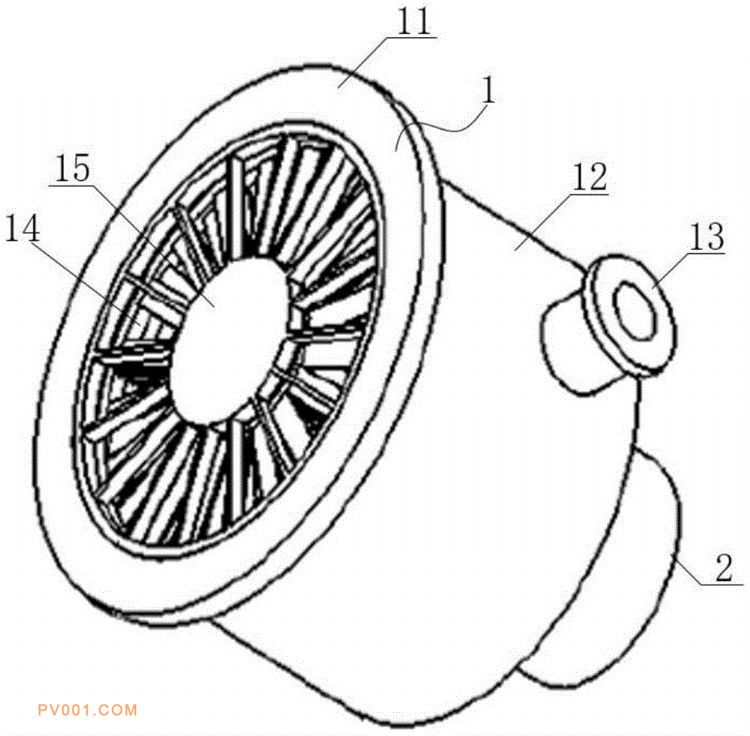

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种驱动设备外置的分子泵，其包括：泵体、安装轴、隔离套、动叶轮和驱动装置；泵体的泵壳设置进气口和出气口；泵壳的内壁固定设置静叶片；安装轴固定在泵壳的轴心位置；隔离套设置在泵体的一侧；动叶轮包括转子套、动叶片和外转子；动叶片固定设置在转子套的外部；转子套通过支撑轴承安装在安装轴上；外转子与转子套固定连接；驱动装置的驱动轴端部安装内转子，驱动装置固定在泵体的外部，内转子设置在隔离套内，内转子通过磁力作用驱动外转子旋转。通过隔离套能够将驱动轴与内转子隔离开，在为驱动装置设置电源和冷却装置时不会影响分子泵内部的设计，极大的简化了分子泵内部的结构，降低了分子泵的故障率，节约维修成本。
