【专利】泵送液压系统(专利号:201921397524.3)

专利号：201921397524.3
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南佰力流体科技有限公司
专利分类号：F15B11/16(20060101)

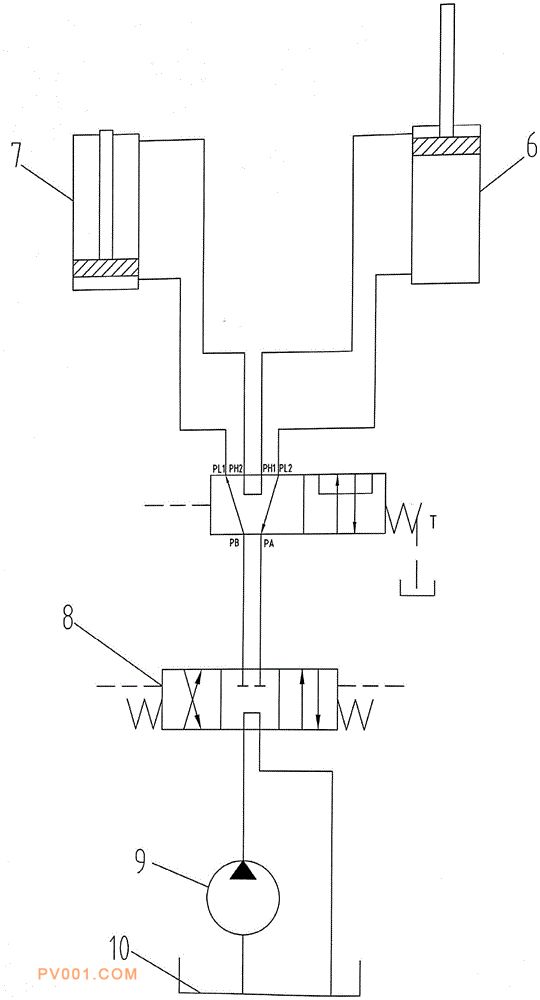

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种泵送液压系统，包括第一泵送油缸、第二泵送油缸、主换向阀、液压泵、油箱，液压泵的入口和出口分别连接油箱和主换向阀的压力油口，主换向阀的回油口连接油箱，还包括高低压切换阀，高低压切换阀为二位六通滑阀，高低压切换阀设置有第一油口、第二油口、第三油口、第四油口、第五油口、第六油口，第一油口、第二油口分别与主换向阀的两个工作油口连接，第三油口、第四油口分别与第一泵送油缸的有杆腔油口、第二泵送油缸的有杆腔油口连接，第五油口、第六油口分别与第二泵送油缸的无杆腔油口、第一泵送油缸的无杆腔油口连接。本实用新型采用一个二位六通的滑阀即可实现高低压切换，其整体尺寸较小，成本较低，简单可靠。
