【专利】一种水壶的泵体结构(专利号:201921507700.4)

专利号：201921507700.4
专利状态：有权
专利类型：[实用新型]
专利申请人：张翠娥
专利分类号：F04D29/42(20060101)

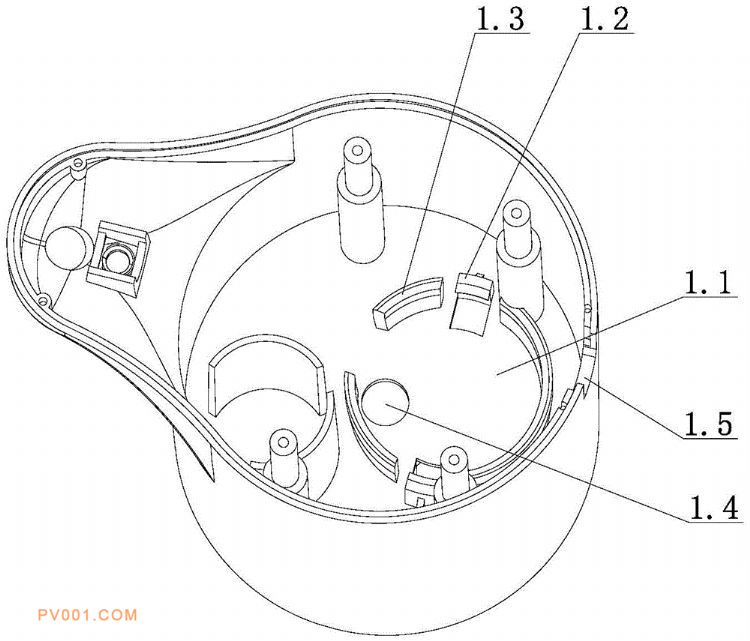

专利摘要：公开（公告）日:2020-05-05摘要:一种水壶的泵体结构，包括设置在外壳内的泵体，所述泵体为一体结构，泵体插装在外壳内，外壳的底部设置有装配腔，泵体的朝下一端插装在装配腔中。所述外壳的底部环状的设置有二个以上的第一凸台，装配腔由二个以上的第一凸台共同围成，装配腔的底部设置有通孔，泵体的底部设置有带进水管的端盖，进水管插入通孔中。所述二个以上的第一凸台之间夹设有卡勾，端盖的侧壁上设置有第二凸台，卡勾勾挂在第二凸台上。所述水壶的泵体结构还包括设置在外壳内的电路板，泵体的朝上一端插装在电路板上。所述泵体的朝上一端设置有马达，该马达上对称设置有突出的电极片，电路板上设置有对应电极片的插槽。本实用新型具有易操作的特点。
