【专利】集成式喷油泵(专利号:201921460083.7)

专利号：201921460083.7
专利状态：有权
专利类型：[实用新型]
专利申请人：潍柴重机股份有限公司
专利分类号：F02M59/02(20060101)

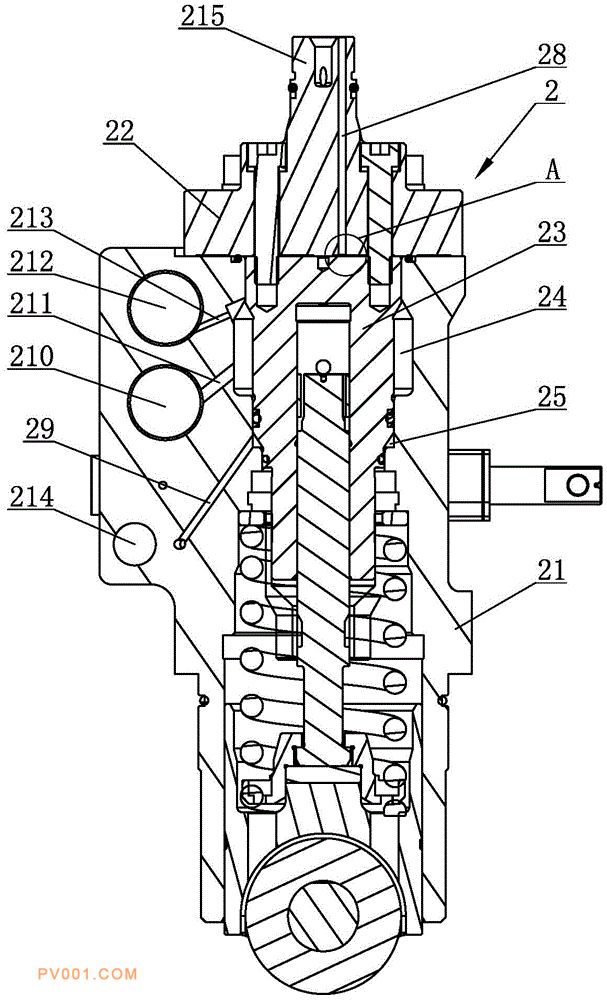

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种集成式喷油泵，包括泵体和出油阀座，泵体内设有柱塞套，泵体与柱塞套之间设有低压油腔和泄油腔，喷油泵设有进油油路、回油油路和泄油油路；进油油路包括设于泵体上的主进油通道和进油支路，主进油通道通过进油支路与低压油腔相连通；回油油路包括设置于泵体上的主回油通道和回油支路，主回油通道通过回油支路与低压油腔相连通；泄油油路包括顺次连通的高压油管泄油道、泄油间隙、泵体泄油路、泄油腔、泄油支路和主泄油道，高压油管泄油道设于出油阀座，泄油间隙位于泵体与出油阀座之间，泵体泄油路、泄油支路和主泄油道分别设于泵体。喷油泵集成有主进回油管支架、进回油支管以及高压油管泄油道，简化了低压燃油系统管路。
