【专利】一种燃油泵加工模具(专利号:201921239855.4)

专利号：201921239855.4
专利状态：有权
专利类型：[实用新型]
专利申请人：瑞安市恒星汽车配件有限公司
专利分类号：B29C45/26(20060101)

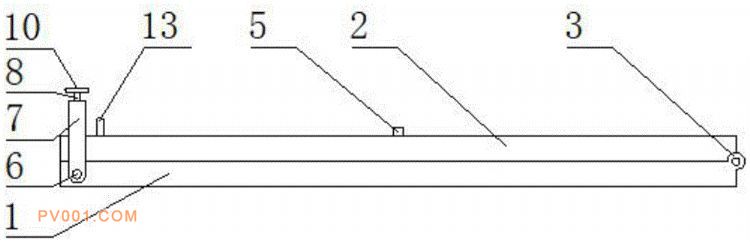

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种燃油泵加工模具，包括模座、模盖，所述模盖通过铰接轴铰接在模座的后端外表面，所述模座的上端表面与模盖的下端表面均开设有环形模腔，所述模盖的上端表面设有注塑嘴，所述模座的前端外表面设有圆轴，所述圆轴外铰接有拱形板，所述拱形板的上端内侧表面通过螺纹连接有螺纹销，所述螺纹销的下端表面固定连接有挤压块，所述挤压块的下表面挤压在模盖的前侧上表面，通过采用螺纹挤压结构固定，便于合模固定与开模拆卸，便于使用，同时采用变径导流豁口与菱形导流豁口进行注塑导流，在O型圈取出分离后，表面不易留下大面积凸点，不影响使用。
