【专利】一种单缸电控泵防止滚轮磨损改进结构(专利号:201911419749.9)

专利号：201911419749.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：南岳电控(衡阳)工业技术股份有限公司
专利分类号：F02M59/10(20060101)

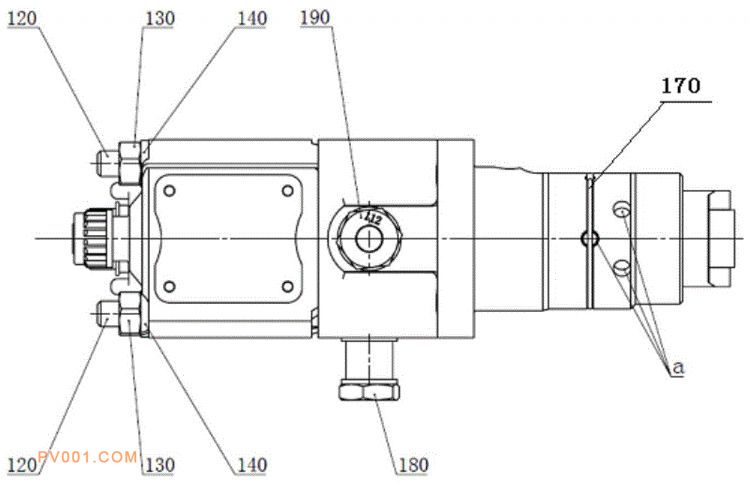

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开的一种单缸电控泵防止滚轮磨损改进结构，包括电控单体泵和导向套部件，电控单体泵安装在导向套部件上，电控单体泵中的滚轮体部件安装在导向套部件的内孔中，在导向套部件靠近电控单体泵的这一端安装有进油装置和回油装置，燃油从进油装置进入到电控单体泵内，滚轮体部件在凸轮驱动下，驱动电控单体泵通过ECU指令实现给发动机供油；其在导向套部件接近所述滚轮体部件的这一端上开设有若干进油孔，在每一进油孔内安装有喷油嘴，发动机齿轮高速运转过程中，带动润滑油通过这些喷油嘴喷到滚轮体部件中的滚轮体安装筒的外周面与导向套部件的内孔之间进行润滑，防止滚轮磨损故障发生。
