【专利】吸污车的真空泵控制机构和启动机构的联动控制装置(专利号:201911385954.8)

专利号：201911385954.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：袁菊花
专利分类号：F04B37/14(20060101)

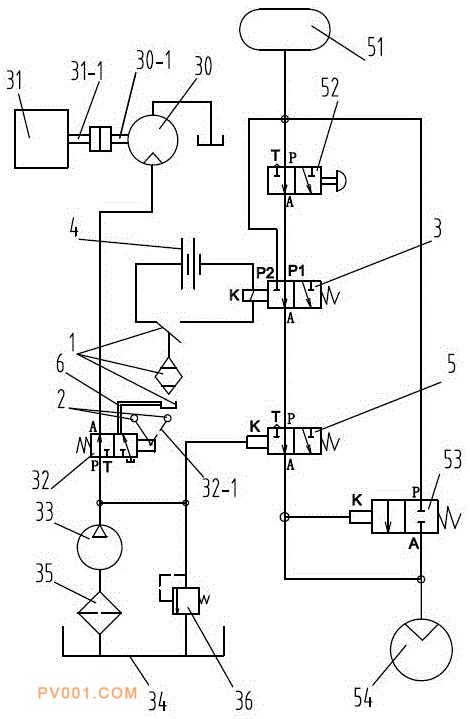

专利摘要：公开（公告）日:2020-05-05摘要:一种吸污车的真空泵控制机构和启动机构的联动控制装置，包括马达、真空泵、第一手动换向阀、液压泵和油箱、气包、第二手动换向阀、气控换向阀、气马达、接近开关、磁体、电磁阀、电源、液控气阀和支架；第二手动换向阀的执行口A与电磁阀的第一进气口P1连通，电磁阀的执行口A与液控气阀的进气口P连通，液控气阀的执行口A分别与气马达的进气口和气控换向阀的控制口K连通，液控气阀的控制口K与液压泵的出油口连通；电磁阀的第二进气口P2与气包连通；接近开关、电磁阀的接线端K和电源依次电连接并形成回路，接近开关与磁体相对应。本发明可实现打开真空泵时可以自动启动发动机，不需进行吸污作业时可以正常启动发动机。
