【专利】一种基于热泵的泵驱两相流体回路控温系统(专利号:201911281672.3)

专利号：201911281672.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：北京空间飞行器总体设计部
专利分类号：F25B13/00(20060101)

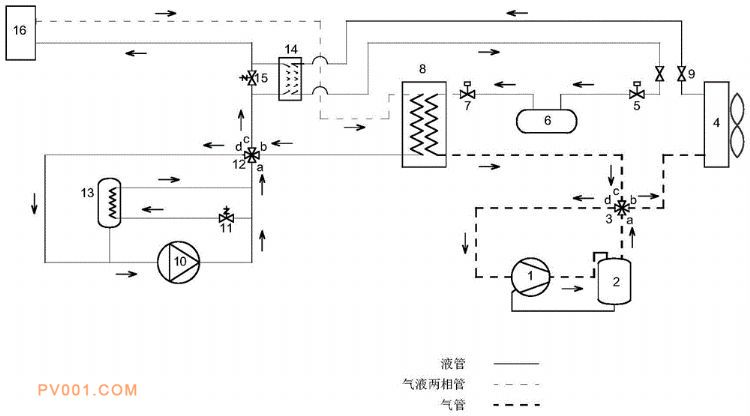

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种基于热泵的泵驱两相流体回路控温系统，属于温控技术领域，包括：气源热泵模块、泵驱两相模块及两个换热器；两个换热器分别为第一换热器和第二换热器；所述第一换热器和第二换热器内均设有两个换热通道，分别为第一换热通道和第二换热通道；所述泵驱两相模块包括：氟泵、第二四通阀、第二调节阀及末端换热装置；所述气源热泵模块与第一换热器的第一换热通道的两端连接，并与第二换热器的第一换热通道的两端连接；气源热泵模块通过第一换热器和第二换热器与泵驱两相模块进行热交换；本发明采用气源热泵模块、泵驱两相模块相耦合的方式，解决了气源热泵模块冬季低压端过冷导致系统能效低的问题。
