【专利】一种高速深井泵(专利号:201911409863.3)

专利号：201911409863.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：台州辉腾泵业有限公司
专利分类号：F04D1/06(20060101)

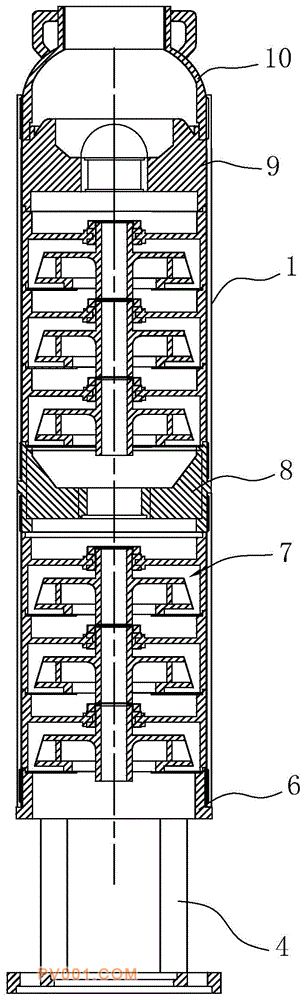

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种高速深井泵，包括泵体、主轴和若干叶轮组件，泵体内设置有上支架和至少一个中支架，上支架和中支架内均设置有轴支撑构件，轴支撑构件包括安装轴套和支撑套；安装轴套套接在主轴上且随主轴转动；支撑套设置在上支架和中支架上，支撑套轴向设置有供安装轴套安装的安装孔，安装孔的孔壁上设置有至少一道储油槽，储油槽仅贯通支撑套一端的端面，储油槽内填充有润滑脂。上支架上密封设置有顶盖，顶盖与支撑套之间形成有储油空间，储油空间与储油槽相通，储油空间内填充有润滑脂。本发明通过安装轴套与支撑套之间贴合接触，不预留水体及泥沙颗粒进入的空间间隙，以油润滑的方式代替传统水润滑的方式，具有使用寿命高的特点。
