【专利】一种电子水泵控制器装配结构(专利号:201921175516.4)

专利号：201921175516.4
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳富临精工机械股份有限公司
专利分类号：F04B49/06(20060101)

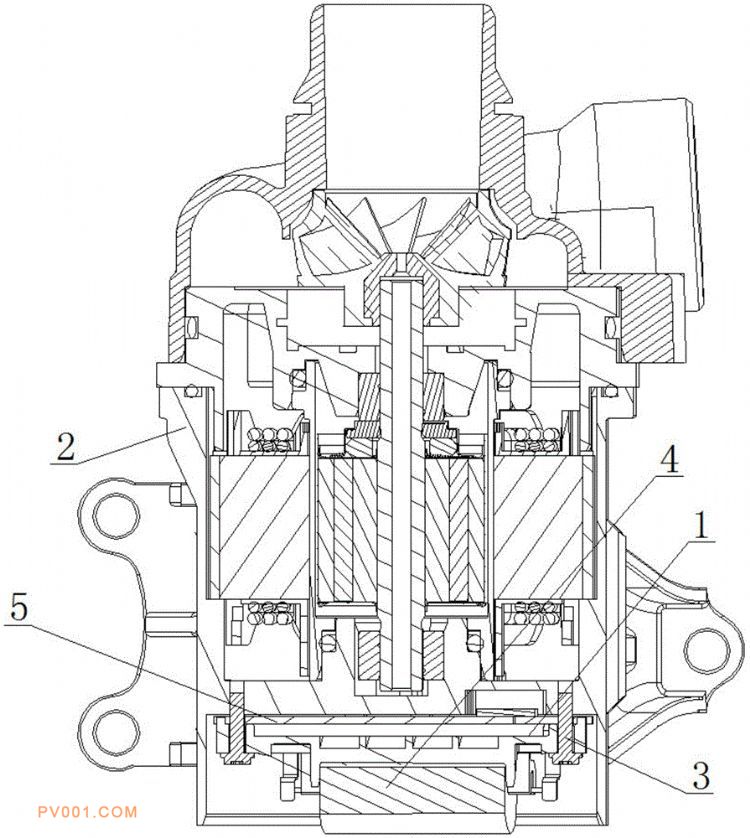

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供一种电子水泵控制器装配结构，包括支架(1)、壳体(2)、电容器(4)和控制器基板(5)，所述的控制器基板(5)设置在支架(1)与壳体(2)之间，且支架(1)、控制器基板(5)、壳体(2)之间形成固定连接结构，所述的电容器(4)设置在支架(1)外侧、且支架(1)与电容器(4)之间形成可拆卸的活动连接结构。本实用新型利用支架将电容器等大型元器件放置于控制器顶部，可使电容器与控制器基板很好地隔离开来，以减小电容器对控制器基板散热面的影响，使控制器在壳体上的散热面积更大，因此，有效地提高了控制器的散热能力，保证了控制器的工作可靠度。
