【专利】一种切割式导引排污泵(专利号:202010022757.6)

专利号：202010022757.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江丰民泵业有限公司
专利分类号：F04D7/04(20060101)

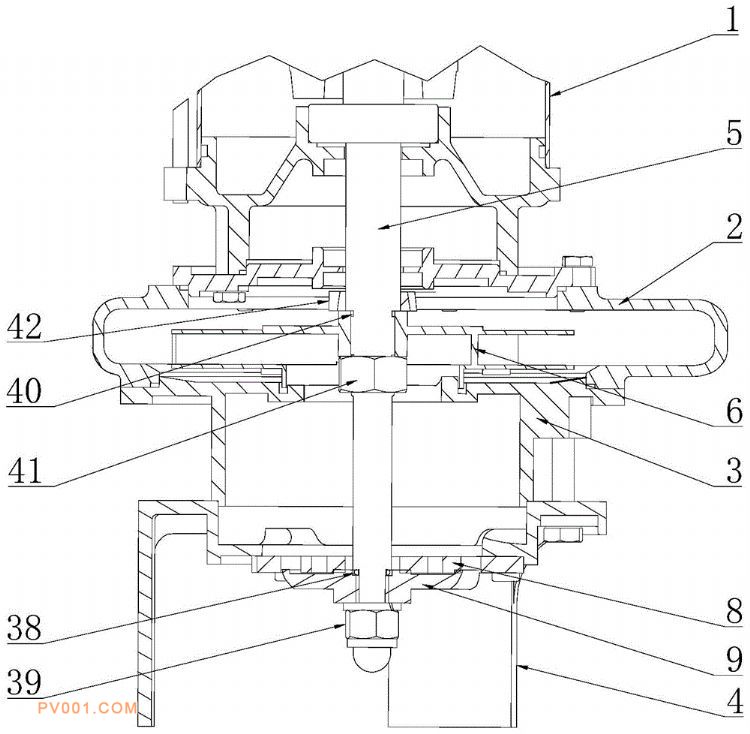

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种切割式导引排污泵，其具有耗电省、扬程高、整体效率高的特点，其技术方案要点是包括电机、泵头、泵中段和底脚，电机、泵头、泵中段和底脚由上至下依次连接，电机内设有泵轴，泵轴上设有置于泵头内的叶轮，底脚下方设有切割盘，泵轴下端设有置于切割盘外侧的切割刀片，所述叶轮包括上盖板、下盖板、置于上盖板和下盖板之间的主叶片，上盖板上设有与泵轴适配的轴套，下盖板上设有进水口环，下盖板的下表面还设有下叶片，泵中段的上端设有分隔面板，分隔面板上设有与进水口环正对的过水孔，过水孔上端设有置于进水口环内的第一导引块，本发明适用于排污泵技术领域。
