【专利】一种大流量真空泵用多腔消声器(专利号:201921238690.9)

专利号：201921238690.9
专利状态：有权
专利类型：[实用新型]
专利申请人：湖北省专用汽车研究院
专利分类号：F04B37/14(20060101)

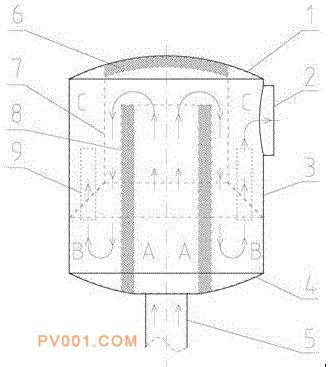

专利摘要：公开（公告）日:2020-05-05摘要:一种大流量真空泵用多腔消声器，为圆柱形结构，它由筒体、中隔板、内隔板将消声器分为三个连通的腔室，曲延的路径能有效降低气流速度，衰减真空泵排出气体的低频噪声。另外，在消声器的内隔板壁及上封头顶部合理布置吸音棉，声波入射到吸音棉的表面激发起吸音棉微孔内的空气振动，由于空气的粘滞性在微孔内产生相应的粘滞阻力，使振动空气的动能不断转化为热能，可有效降低真空泵的中高频噪声。本实用新型可以把大流量真空泵在工作中所产生的噪声声波通过曲延的路径和吸音棉的多纤维结构，使声压值有效降低，达到降噪的效果。
