【专利】一种潜水泵进水节(专利号:201921345161.9)

专利号：201921345161.9
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江福蛙泵业有限公司
专利分类号：F04B53/16(20060101)

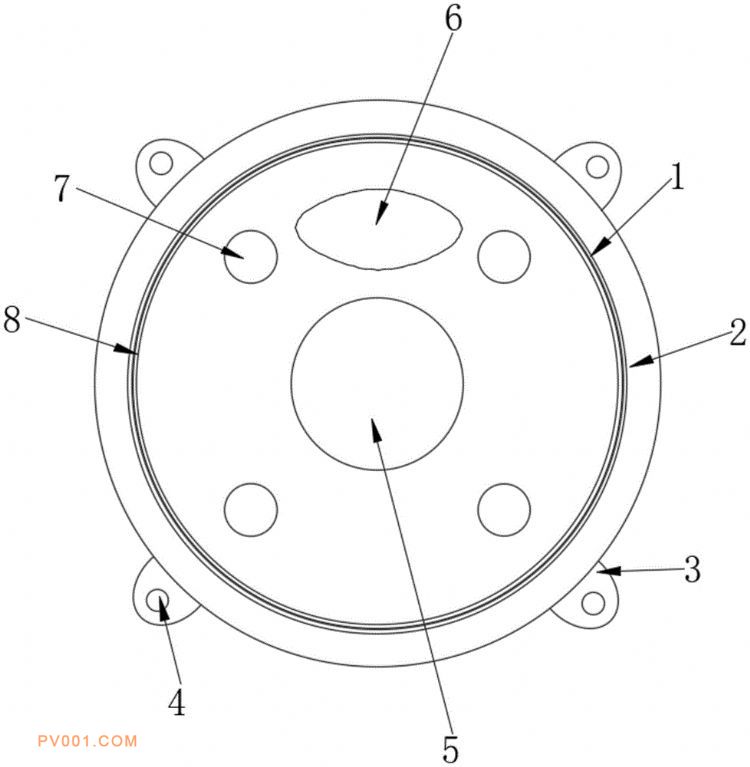

专利摘要：地址：318000 浙江省台州市温岭市大溪镇泵业集聚点二期(温岭市雄伟仪表厂(普通合伙)内一楼)公开（公告）日:2020-05-08摘要:本实用新型公开了一种潜水泵进水节，包括进水节体和进水节盖，进水节体的顶部固定连接有连接环，连接环的的一侧固定连接有固定耳，所述固定耳的中部开设有开孔，进水节体的底部开设有轴孔，进水节体的底部且位于轴孔一侧开设有电机固定孔，进水节体的内壁固定连接有过滤网，进水节体的底部且位于轴孔与过滤网之间开设有电缆线孔，本实用新型涉及潜水泵技术领域。该潜水泵进水节，电缆线是经进水节底部穿过再经过过滤网和进水节侧面过线孔及橡胶密封件出来，此设计既解决了传统线缆外露的问题又节约了空间，通过将进水贯通槽设置到进水节体的侧面，既保护了潜水泵的动力源免受长时间的冲击，使进水效率更高。
