【专利】一种后开门涡式轴流泵(专利号:201921253709.7)

专利号：201921253709.7
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州恒力泵业制造有限公司
专利分类号：F04D3/00(20060101)

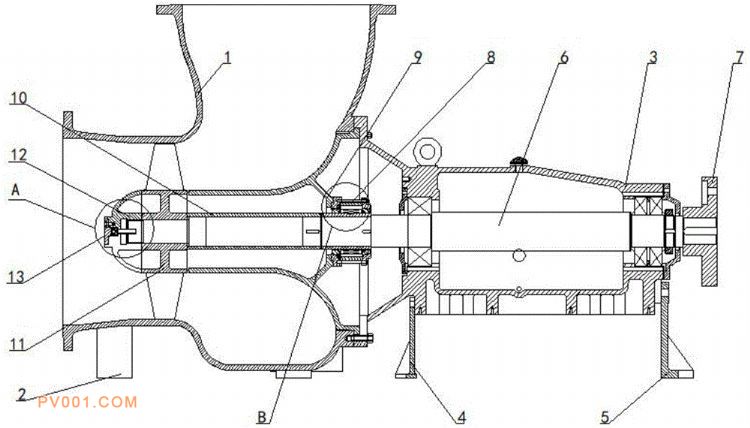

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种后开门涡式轴流泵，涉及轴流泵技术领域，具体为一种后开门涡式轴流泵，包括泵体，所述泵体的底部固定连接有泵脚，所述泵体的右侧固定安装有传动部件，所述传动部件的底部连接有前支架，所述传动部件的底部固定连接有位于前支架右侧的后支架。该后开门涡式轴流泵，通过使法兰体止口至少大于叶轮最大外径单面1?2mm，确保泵的传动部件在不移动泵体的条件下拖出传动部件，完全符合化工的安装、使用和维修规范，通过使用带有涡室泵体和漏斗型法兰体，多重结构提高泵的抗汽蚀性能，碗状的叶轮螺母，同样分流介质在叶轮表面形成汽蚀，进一步提高泵的抗汽蚀性能。
