【专利】防气砂抽稠泵(专利号:201920642151.5)

专利号：201920642151.5
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油化工股份有限公司
专利分类号：中国石油化工股份有限公司西北油田分公司

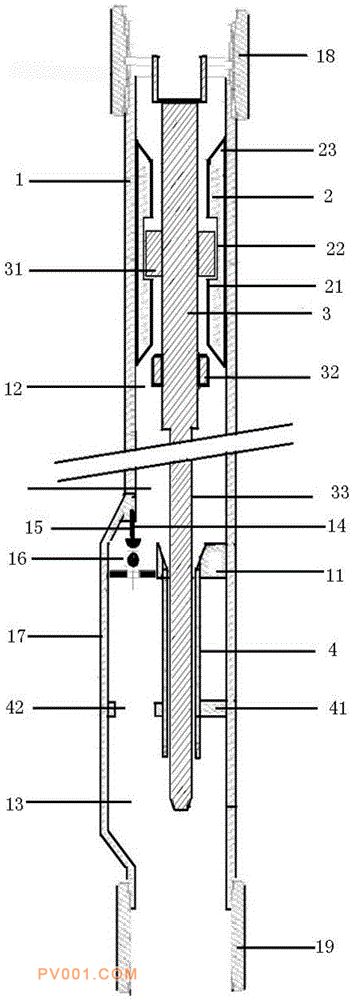

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种防气砂抽稠泵，属于石油开采工具领域，包括大泵筒，所述大泵筒的内部通过分隔装置分隔为上部空间和下部空间，所述分隔装置上设置有从所述下部空间流向所述上部空间的单向阀；设置在所述大泵筒的上部空间的大柱塞，所述大柱塞的外壁与所述大泵筒的内壁滑动密封设置，并且所述大柱塞的中部设置有流道；以及设置在所述大泵筒内的拉杆装置，所述拉杆装置的上部穿过所述流道，并且其下部滑动密封式穿过所述分隔装置并伸入到所述下部空间内；其中，所述拉杆装置带动所述大柱塞沿竖直方向往返移动，在上升过程中与所述大柱塞密封相连，在下降过程中与所述大柱塞非密封相连。本实用新型采用无凡尔的设计，实现防气防砂的目的。
