【专利】一种扩散泵(专利号:201920131169.9)

专利号：201920131169.9
专利状态：有权
专利类型：[实用新型]
专利申请人：东莞鸿威润滑油有限公司
专利分类号：F04F9/00(20060101)

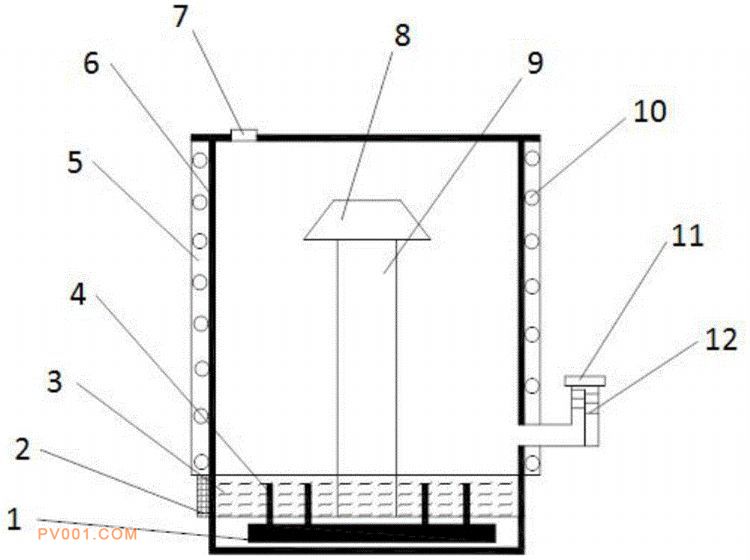

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种扩散泵，包括一结构主体，其特征在于，所述结构主体包括泵体及设于泵体外部的冷水层，所述冷水层内设有冷却管道，所述冷却管道缠绕于所述泵体上，所述泵体底部设有油腔，所述所述油腔底部设有加热装置，所述加热装置设有加热柱，所述加热柱穿透于所述油腔内部，所述加热装置上部设有泵芯，所述泵芯上设有喷嘴；本实用新型便于观察油腔油位，通过加热柱与冷却管道的设置，大大提高了冷却效果与加热速度，进而提高了抽气效率。
