【专利】微型泵(专利号:201921367708.5)

专利号：201921367708.5
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市欣普斯科技有限公司
专利分类号：F04D13/06(20060101)

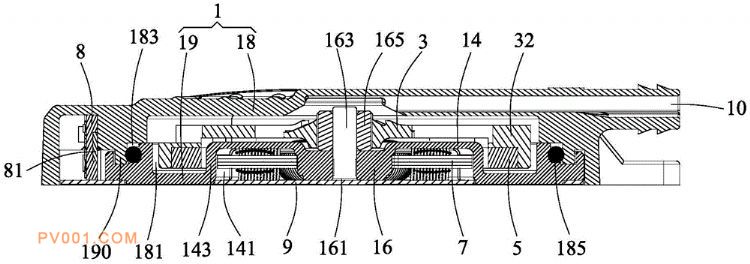

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型实施例提供一种微型泵，包括泵壳、组装于泵壳内的叶轮、固定于泵壳内且与叶轮固定连接的永磁体转子以及组装于泵壳外侧用于驱动永磁体转子旋转的绕组定子，泵壳的一个侧壁中部朝向泵壳的内部凹陷形成在泵壳内部凸出的空心凸台，永磁体转子环绕空心凸台设置，绕组定子组装于空心凸台的内腔中并与永磁体转子分别位于空心凸台的侧壁的内外两侧。本实用新型实施例通过在泵壳的一个侧壁中部朝向泵壳的内部凹陷形成在泵壳内部凸出的空心凸台，永磁体转子环绕空心凸台设置，绕组定子组装于空心凸台的内腔中，绕组定子与永磁体转子分别位于空心凸台的侧壁的内外两侧，将绕组定子与永磁体转子设置在同一水平面上，有效降低泵的厚度。
