【专利】一种用于往复泵的弹性卡扣分离结构(专利号:201921543345.6)

专利号：201921543345.6
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州三惠机械设备有限公司
专利分类号：F04B3/00(20060101)

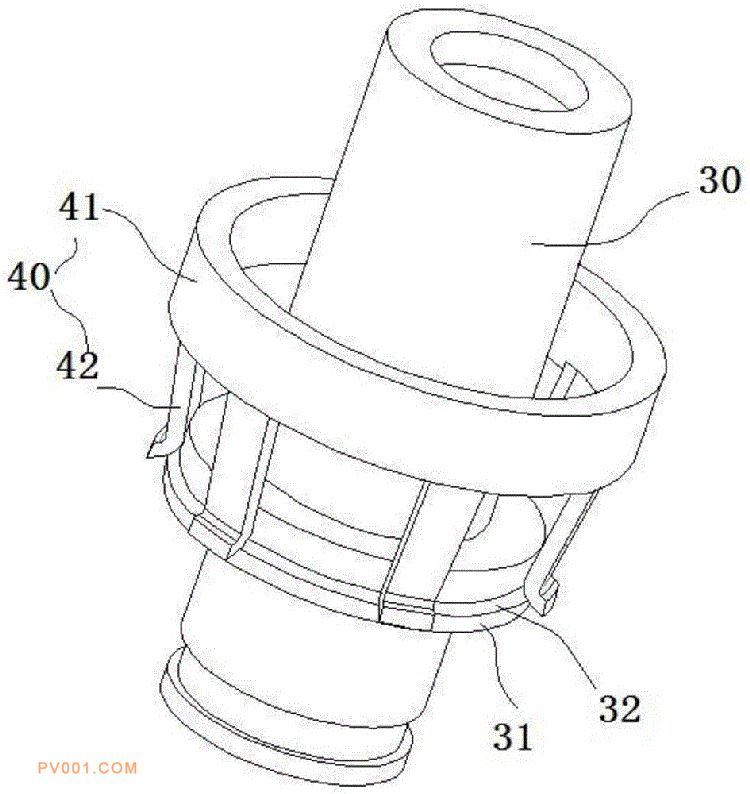

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种用于往复泵的弹性卡扣分离结构，包括大泵体和活塞杆，大泵体内还设有与所述大泵体的内腔同轴的小泵体，大泵体的内壁上固定有阻尼弹片，所述阻尼弹片包括圆环状的基体和多个弹性卡爪，所述小泵体的外壁上设有与所述阻尼弹片配合的挡环，所述阻尼弹片用于将所述小泵体锁定在所述大泵体内的预设位置且所述弹性卡爪向外变形时所述阻尼弹片可解除对所述小泵体的锁定。本申请采用具有圆环状的基体和多个弹性卡爪的阻尼弹片对大泵体内的小泵体的锁定或解除锁定，该阻尼弹片的结构设计使得该阻尼弹片与传统压簧相比具有较好的抗弹减性能、较高的疲劳强度，长期使用后仍能满足设计要求，结构简单、可靠性好。
