【专利】一种发动机高压油泵护板(专利号:201921318186.X)

专利号：201921318186.X
专利状态：有权
专利类型：[实用新型]
专利申请人：柳州五菱柳机动力有限公司
专利分类号：F02M59/48(20060101)

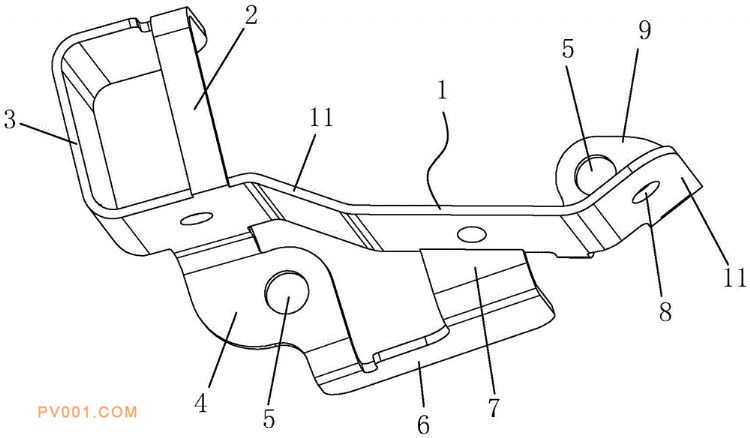

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型一种发动机高压油泵护板，包括护板主体，护板主体两端向高压油泵所在侧折弯形成折弯部，护板主体一端的折弯部连接有半环绕部；护板主体另一端的折弯部下侧向高压油泵所在侧折弯形成第一连接耳，半环绕部与护板主体的连接端的下侧向远离第一连接耳的一侧折弯形成第二连接耳，第一连接耳和第二连接耳上分别开有护板固定孔；第二连接耳远离护板主体的一侧连接有侧护板。本实用新型根据高压油泵的外轮廓形状，通过钣金冲压折弯成型，再通过螺栓固定在高压油泵座上，将高压油泵包围从而对高压油泵形成防护，可有效避免高压油泵因发动机高强度振动而造成油液肆意喷射的现象发生。
