【专利】一种利用平衡轴驱动机油泵的结构(专利号:201711174706.X；108180390B)

专利号：201711174706.X;108180390B
专利状态：有权
专利类型：[发明授权]
专利申请人：中国北方发动机研究所(天津)
专利分类号：F16N13/20(20060101)

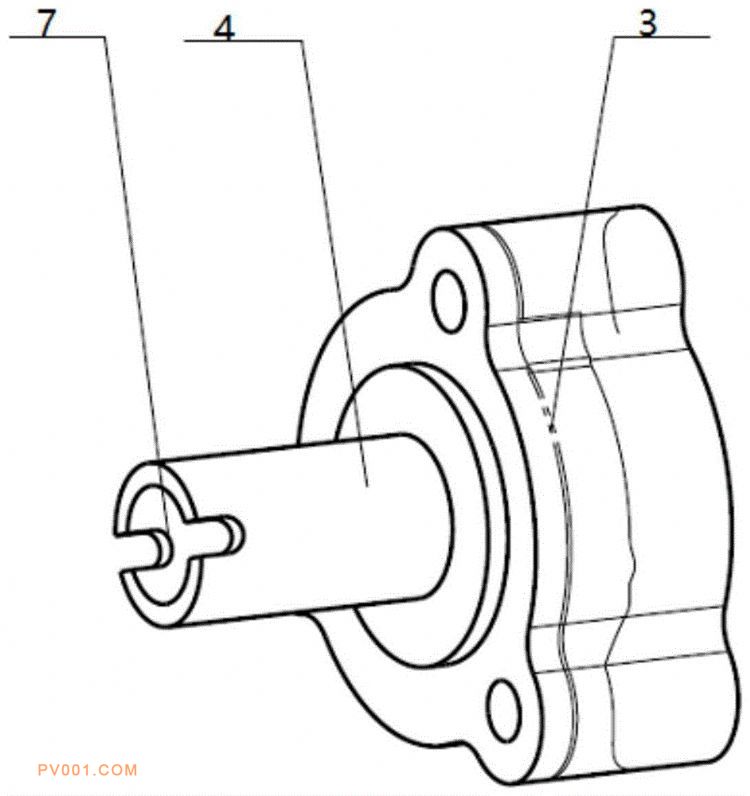

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供了一种利用平衡轴驱动机油泵的结构，包括平衡轴、平衡轴偏心齿轮、机油泵组件、传动板和圆柱销，所述平衡轴的齿轮端开孔，插入圆柱销，同时平衡轴偏心齿轮过盈压入平衡轴的齿轮端开孔，圆柱销用于定位偏心角度，所述平衡轴偏心齿轮的侧面设有圆柱销定位槽，控制圆柱销上下攒动；所述机油泵组件包括机油泵和其一端安装的机油泵轴，所述机油泵轴的另一端设有对称的U形槽，所述机油泵轴穿过所述平衡轴偏心齿轮的中心通孔插入平衡轴的内孔，并通过U形槽插装在圆柱销上。本发明具有以下优势：本发明减少传动装置零件的数量，降低发动机重量，提高发动机的功重比，且工艺性较好，成本较低。
