【专利】一种对置式滑块框连杆的计量泵传动机构及计量泵(专利号:202010120560.6)

专利号：202010120560.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：淮安市威力泵业科技有限公司
专利分类号：F16H37/12(20060101)

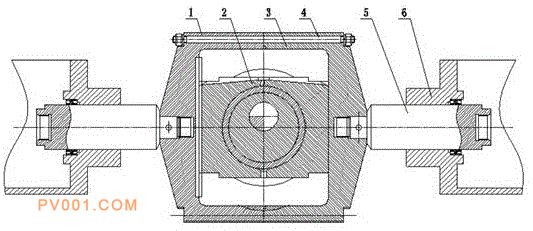

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及计量泵设备技术领域，具体是一种对置式滑块框连杆的计量泵传动机构及计量泵，包括传动部件、电机、泵体和柱塞，还包括：滑块框连杆部件，所述滑块框连杆部件包括左滑块框、滑块、右滑块框和滑块连接杆，所述左滑块框、右滑块框通过滑块连接杆对称设置，所述滑块滑动安装在左滑块框、右滑块框内；连接部件，所述传动部件通过连接部件与滑块框连杆部件连接；导向部件，两组所述导向部件相对安装在滑块框连杆部件两侧，与滑块框连杆部件做往复直线运动。有益效果是：所述左滑块框、右滑块框呈对称设置，所述的滑块在左滑块框、右滑块框中间滑动配合，这样左右两个导向部件往复运动路线在一条直线上；滑块框连杆部件承受负载能力强，运行更平稳。
