【专利】振动低的电机结构及水泵(专利号:201911252888.7)

专利号：201911252888.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：珠海格力电器股份有限公司
专利分类号：F04D13/06(20060101)

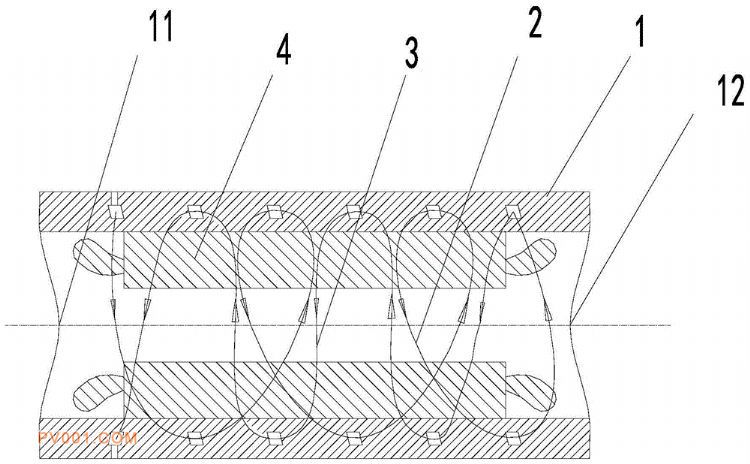

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供一种振动低的电机结构及水泵。电机结构包括壳体，所述壳体内形成有腔体和连通的第一冷却通道和第二冷却通道，所述第一冷却通道在所述腔体的周侧形成第一螺旋线结构，所述第二冷却通道在所述腔体的周侧形成所述第二螺旋线结构。本发明提供的振动低的电机结构及水泵，利用连通的第一冷却通道和第二冷却通道，使冷却液在壳体的同一端进出并在壳体内部进行热交换，从而保证冷却液在壳体内部的任意位置的温度相差不大，从而克服了现有技术中因温差的不平衡而引起的振动，减少电机悬臂式振动，最终实现降低泵体振动的目的。
