【专利】一种水浸式潜水电泵浮动式叶轮(专利号:201911385547.7)

专利号：201911385547.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：昆明研顶技术开发有限公司
专利分类号：F04D13/08(20060101)

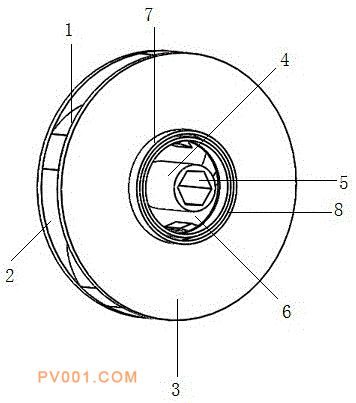

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及潜水电泵叶轮技术领域,尤其涉及一种水浸式潜水电泵浮动式叶轮。包括导向叶片；导向叶片胶结在前壁与后壁之间；导向叶片数量为五个；并且导向叶片沿着前壁或后壁圆周方向等距均匀排列；其中导向叶片在前侧被前壁覆盖；前壁上设有圆柱轴套并被圆柱轴套贯穿；圆柱轴套上设有通槽；后壁端面中心设有A圆形通槽；并且后壁端面与轮毂焊接；轮毂上设有圆形槽口；轮毂中心被圆柱轴套贯穿；与传统方法相比，本发明结构稳定，操作性能好，浮动式叶轮能够靠自身水锤压力使叶轮与泵壳端面进行密封，并且叶轮可以在泵轴上进行滑动，水质中一旦出现固体颗粒，叶轮会自动升起释放固体颗粒，不会卡死泵头损坏电机，值得推广应用。
