【专利】一种第三代核电冷却剂泵泵壳仿形锻造用阶梯芯棒及应用(专利号:202010002745.7)

专利号：202010002745.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海电气上重铸锻有限公司
专利分类号：上海电机学院

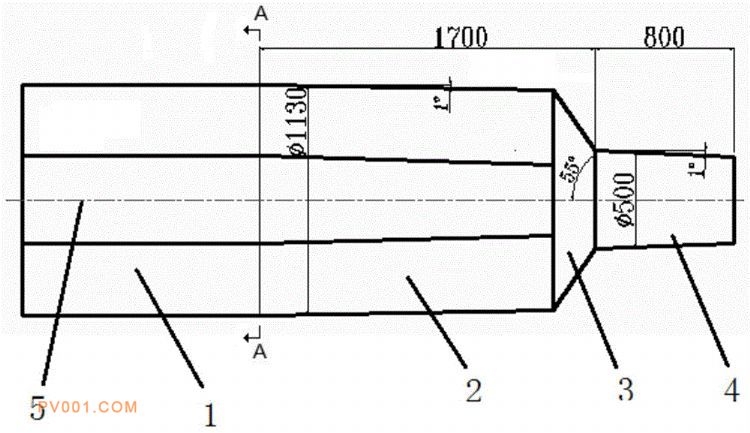

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及冷却剂泵泵壳加工技术领域，公开了一种第三代核电冷却剂泵泵壳仿形锻造用阶梯芯棒，包括钳把，钳把的右侧设有第一轴体，第一轴体的右侧设有圆锥区，圆锥区的右侧设有第二轴体，所述钳把和第一轴体的前后两侧设有对削平面。本发明适用于一种第三代核电冷却剂泵泵壳仿形锻造用阶梯芯棒，采用直径1130mm和直径500mm的非等直径阶梯轴形式，可以实现泵壳内腔和直管嘴内孔不同截面的仿形，并且第一轴体和第二轴体之间设计有圆锥区，可以降低阶梯芯棒在冲压成型时所受压力，使其匹配现有万吨压机的设备能力，并可以避免阶梯芯棒在冲压成型时对坯料形成剪切，使坯料主要承受挤压，以此完成直管嘴部分的成形。
