【专利】一种偏心连杆式径向变量柱塞泵(专利号:202010007501.8)

专利号：202010007501.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：长安大学
专利分类号：F04B49/12(20060101)

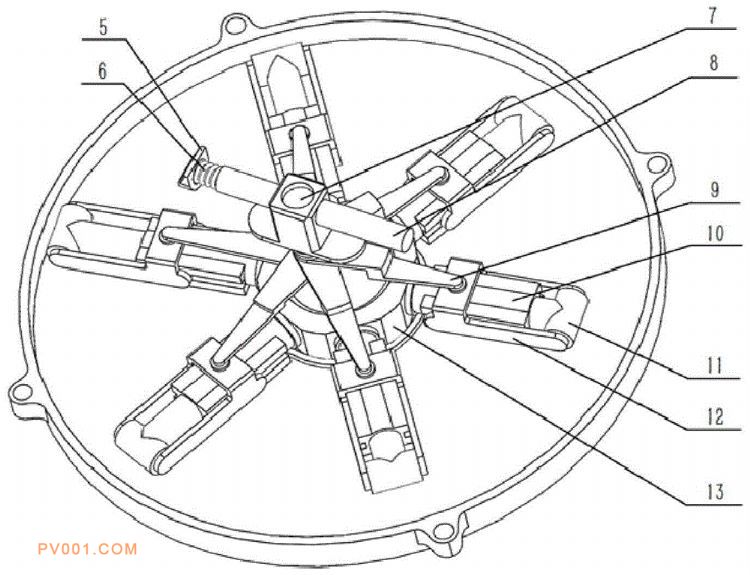

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种偏心连杆式径向变量柱塞泵，本发明使用偏心柱和连杆组件来控制柱塞泵排量变换，相比于传统径向变量柱塞泵避免了使用滑靴和定子产生摩擦的能量损失。本发明通过改变外部液压油的压力实现柱塞泵排量的变换，不但可以通过柱塞芯控制转子芯上柱塞泵的压缩量，也可控制其伸长，故无需在柱塞泵中放置复位弹簧，使其结构简化，避免了弹簧形变过程中的能量消耗。本发明通过改变偏心柱和转子芯的偏心距来改变排量，相比于传统径向变量柱塞泵用改变定子和转子偏心距来改变排量的方法，使本发明中的排量调节机构更为简洁紧凑，无需在转子转轴和原动机之间使用可适应偏心距变化的特殊联轴器。
