【专利】一种液相色谱仪用放空阀(专利号:201921524019.0)

专利号：201921524019.0
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛英纳维生物科技有限公司
专利分类号：F16K1/02(20060101)

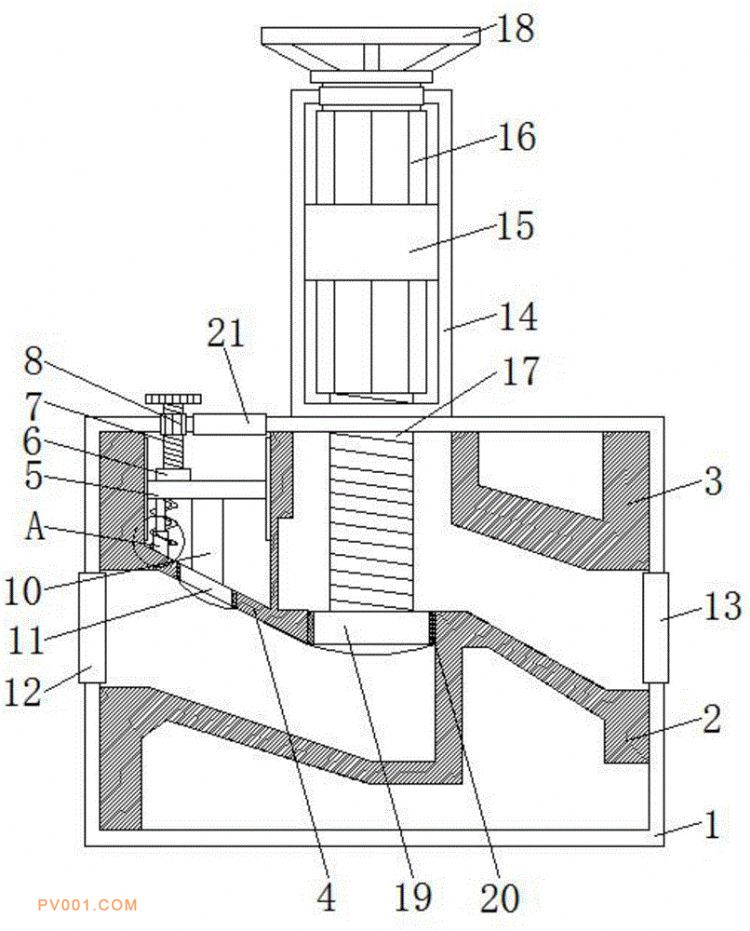

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种液相色谱仪用放空阀，包括外框，所述外框的内壁的底部设置有第一挡板，所述外框的内壁的右侧设置有第二挡板，所述外框的内壁的左侧设置有第三挡板，所述第三挡板的内部设置有横板，所述横板的顶部固定连接有转动座，所述转动座的顶部转动连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺母，所述横板的底部固定连接有弹簧杆，所述横板的底部固定连接有竖杆，所述竖杆的底端固定连接有第一密封头，所述外框的顶部固定连接有顶框。该液相色谱仪用放空阀，达到了便于对压力进控制的目的，有效的针对高压时对阀门进行泄压保护，避免了阀门的损坏，同时避免事故的发生，同时打开和关闭阀门均操作简单，使用方便。
