【专利】一种集中供热系统使用的排气阀(专利号:201920676290.X)

专利号：201920676290.X
专利状态：有权
专利类型：[实用新型]
专利申请人：济南东盛热电有限公司
专利分类号：F16K21/18(20060101)

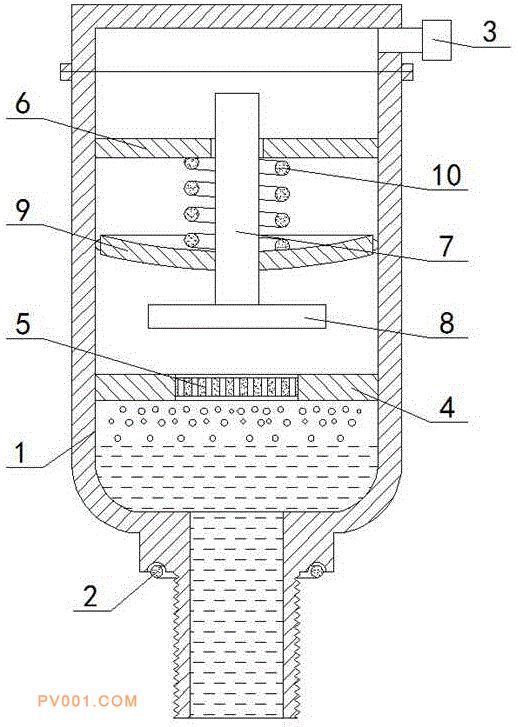

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及管道排气设备技术领域，且公开了一种集中供热系统使用的排气阀，包括阀体及阀体的接口端面上设置的密封圈和阀体上设置的排气口，所述阀体环形内壁的底端固定套接有安装环。本实用新型通过在安装环上设置过滤网，利用过滤网过滤水中的杂质，避免杂质卡到排气阀的密封端面上造成密封不严而漏水；同时在导气杆上设置进气口和出气口，将水中排出的气体通向隔板与下推板之间所形成的腔体之间，随着隔板与下推板之间腔体的气体压强的增大向下推动下推板，使密封板与安装环接触密封，避免水继续上升，此时导气杆顶部设置的导气口只将压缩的气体排出，避免了随着排出气体时水外泄所带来的漏水现象出现。
