【专利】一种调节锅盖阀(专利号:201921066798.4)

专利号：201921066798.4
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江同普自控设备股份有限公司
专利分类号：F16K5/06(20060101)

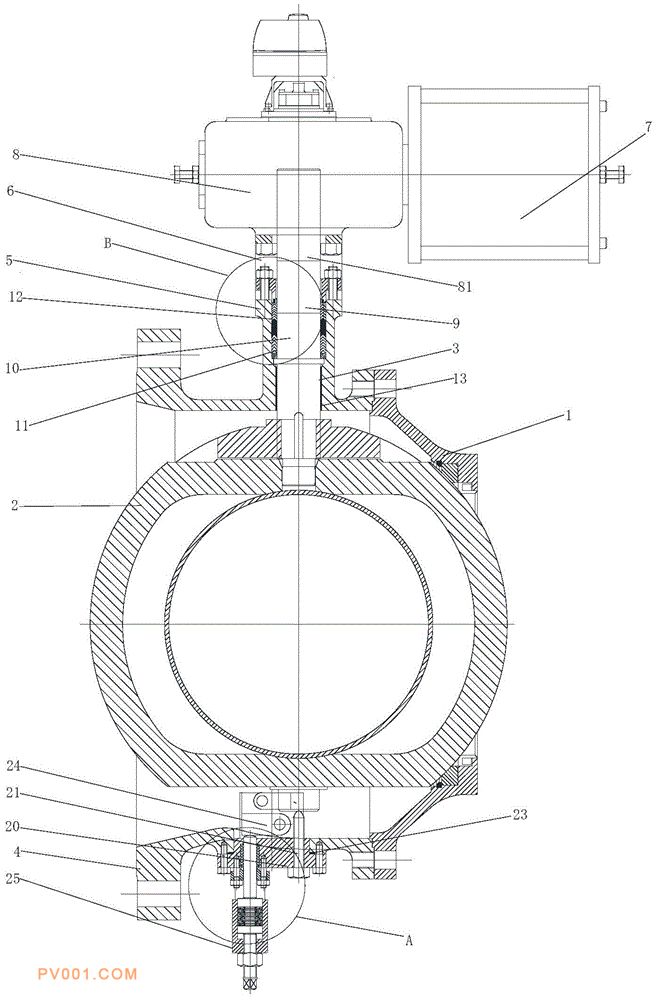

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及阀门技术领域，尤其涉及一种调节锅盖阀，包括有执行机构与调节机构，所述的执行器机构包括支架、电机、减速机以及电源，减速机与电机连接，执行机构通过支架安装于阀体上，且电机与电源连通，所述的减速机的输出轴与阀杆之间具有联轴器，减速机的输出轴伸入阀盖，并且通过联轴器与阀杆连接位于阀体内，所述阀杆的一端与球阀连接，阀杆的另一端与联轴器连接，所述执行机构通过阀杆带动球阀旋转，所述的联轴器与阀盖之间形成第一环形内凹槽，所述的第一环形内凹槽位于阀盖的颈部，所述的第一环形内凹槽上设有填料密封机构。本实用新型通过优化填料以及填料密封结构的部件，提高了整体的密封性。
