【专利】空气源热泵机功率调节装置(专利号:201921276764.8)

专利号：201921276764.8
专利状态：有权
专利类型：[实用新型]
专利申请人：山东三土能源股份有限公司
专利分类号：F25B49/00(20060101)

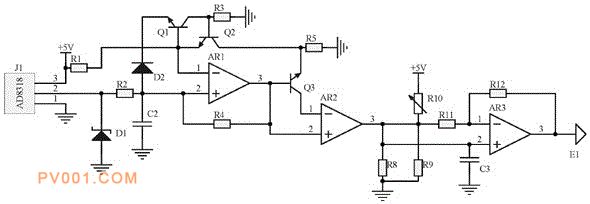

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了空气源热泵机功率调节装置，包括功率采集电路、开关比较电路和电压转换电路，所述功率采集电路采集空气源热泵机工作时热泵机供电模块的功率信号，所述开关比较电路分两路接收功率采集电路输出信号,一路运用运放器AR1同相放大信号,二路运用三极管Q1、三极管Q2组成开关电路对检测信号电位，并且运用三极管Q3检测两路信号的电位差，最后运放器AR2比较运放器AR1输出信号和三极管Q3集电极电位，进一步调节信号波形，最后电压转换电路运用电阻R8?电阻R12和运放器AR3组成电压转换电路将电流信号转换为电压信号，能够实时对空气源热泵机工作时热泵机供电模块的功率信号监测，对信号校准后为功率控制模块的触发信号。
