【专利】一种高温高压用波纹管自力式减压阀(专利号:201920968677.2)

专利号：201920968677.2
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽省屯溪高压阀门有限公司
专利分类号：F16K17/20(20060101)

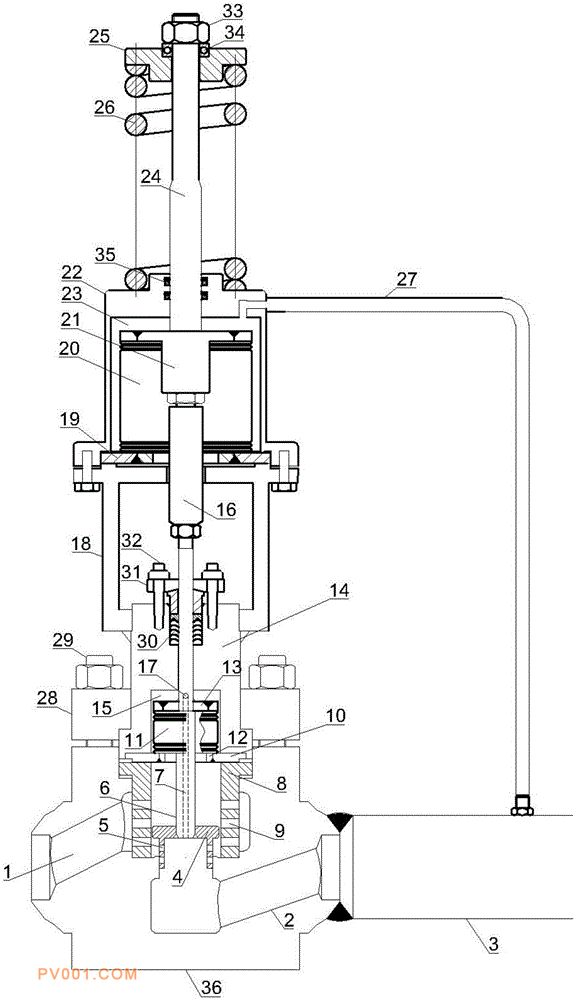

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高温高压用波纹管自力式减压阀，涉及阀门设备技术领域，包括阀体，阀体内设有侧壁开孔的节流阀盘，其顶部连通有中空的下阀杆，节流阀盘外套有侧部开孔的节流套，其顶部安装有第一波纹管组件，第一波纹管组件外套设有阀盖，下阀杆上还开设有与其内部连通的通孔，阀盖顶部通过支架与第二波纹管组件连接，第二波纹管组件外侧罩设有取压缸，取压缸的顶部设置有调节弹簧，下阀杆的顶部连接有顶端穿过第二波纹管组件并与其顶部连接的上阀杆，第二波纹管组件的顶部连接有顶端穿过取压缸和调节弹簧并与调节盘连接的调节杆，取压缸通过取压管与外部接管连接；本实用新型可实现设备内部压力自平衡，且调节方便。
