【专利】排气阀及包括其的消音器(专利号:201920964851.6)

专利号：201920964851.6
专利状态：有权
专利类型：[实用新型]
专利申请人：佛吉亚排气控制技术开发(上海)有限公司
专利分类号：F16K1/20(20060101)

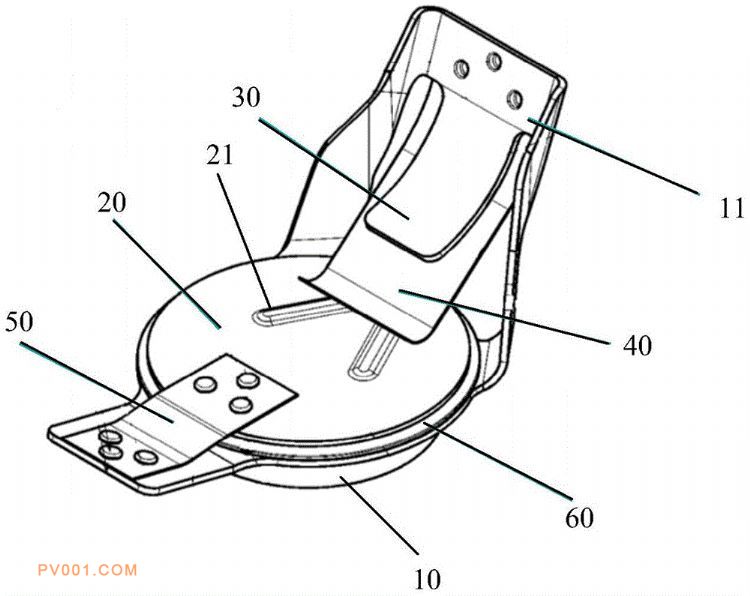

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供了一种排气阀及包括其的消音器，所述排气阀包括阀座、阀片、限位部、复位弹簧和铰链弹簧，所述阀片安装在所述阀座上，所述阀片的一侧边缘通过所述铰链弹簧与所述阀座连接；所述阀座的一侧边缘设置有一向上延伸的安装支架，所述限位部的上端部、所述复位弹簧的上端部分别与所述安装支架连接，所述限位部位于所述复位弹簧的上部；所述复位弹簧位于所述阀片的上方，且所述复位弹簧的下端部抵靠在所述阀片的上端面上；所述复位弹簧的下端部向上弯折形成圆弧面，所述圆弧面弯折的圆角半径范围为2mm?10mm。本实用新型结构简单，设计简洁，成本较低，可以在流体系统中实现可变的流动面积。
