【专利】一种Y型连杆活塞泵(专利号:201911379352.1)

专利号：201911379352.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：刘大磊
专利分类号：F04B1/0404(20200101)

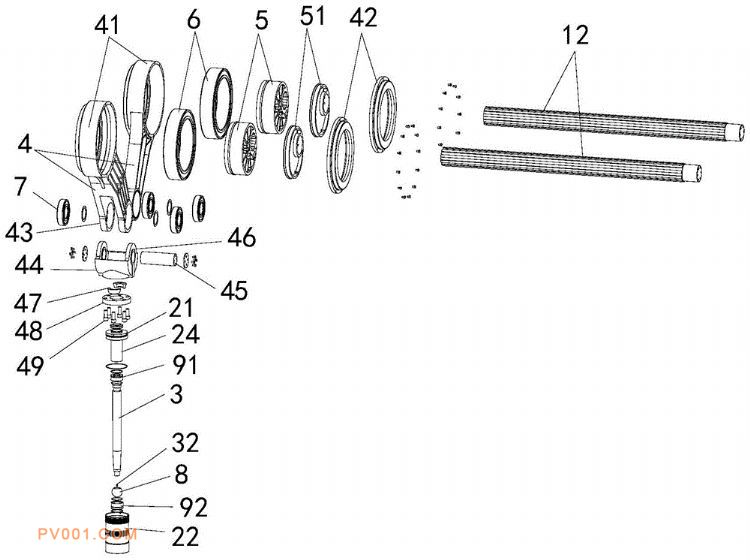

专利摘要：公开（公告）日:2020-04-14摘要:本发明公开了一种Y型连杆活塞泵，包括缸体，与缸体构成滑动副的活塞，每组缸体和活塞对应有一条活塞杆、一套连杆组件和一套偏心轮组件，每套所述连杆组件包括两条相对于缸体中心线呈对称布置的连杆，每套所述偏心轮组件包括两个相对于缸体中心线呈对称布置的偏心轮，两个所述偏心轮由驱动组件带动同步反向运转，两条所述连杆的上端分别与各自对应的所述偏心轮转动连接，两条所述连杆的下端分别与所述活塞杆的上端转动连接，所述活塞杆的下端与所述活塞转动连接。采用本发明，能够有效消除活塞对缸体侧壁的侧压力，实现无侧压和降低摩擦损失的目的，且能够自适应各运动件的误差，使整个机构不会因加工和装配的误差而产生干涉或卡死。
