【专利】一种料斗蝶阀直线开启机构(专利号:201921160483.6)

专利号：201921160483.6
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉恒达昌机械设备有限公司
专利分类号：F16K1/22(20060101)

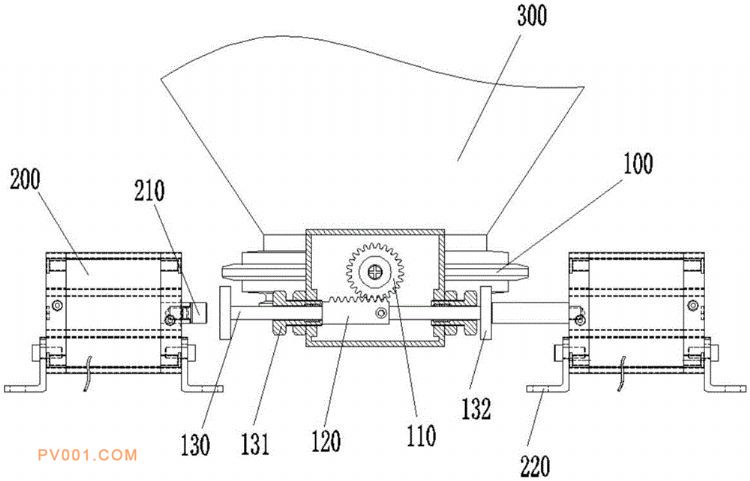

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了机械设备技术领域的一种料斗蝶阀直线开启机构，包括蝶阀、两个执行器和料斗，所述蝶阀的内腔通过转轴安装齿轮，所述蝶阀内腔的内侧壁开有滑槽，所述滑槽中安装有齿条，所述齿轮与所述齿条啮合连接，所述齿条的两端通过焊接各固定有一个所述推杆，所述推杆的外部套接有一个限位调节螺母，所述限位调节螺母延伸至所述蝶阀的内腔中，两个所述执行器分布于蝶阀的两侧，所述执行器的内部安装有移动杆；该料斗蝶阀直线开启机构的设置，通过在蝶阀的两端安装有两个执行器，两个执行器相互配合使用采用推拉的形式来使齿条来回走动，从而带动齿轮来回转动，以此来驱动蝶阀转轴转动，以达到开启蝶阀和关闭蝶阀的目的。
