【专利】一种电磁阀体粗车结构(专利号:201921089305.9)

专利号：201921089305.9
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡和兹精密部件有限公司
专利分类号：F16K27/00(20060101)

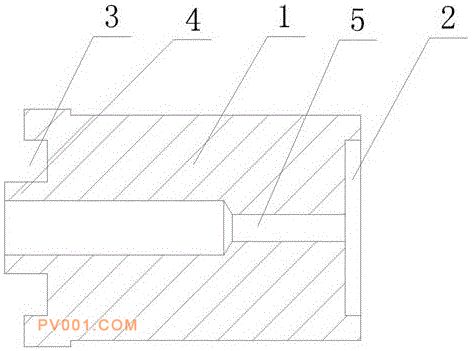

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供一种电磁阀体粗车结构，其成型的电磁阀体粗车结构，保证在后续的加工过程中，有效地提高了加工效率，防止飞料和避免钻头断裂，其包括电磁阀体，其特征在于：所述电磁阀体一端设置有凹槽，所述电磁阀体另一端设置有环形槽，形成中部凸台结构，所述电磁阀体内设置有贯穿的阶梯孔，所述凹槽以所述阶梯孔的中心为中心，其直径为小于22.6mm、深度为1.5mm?2mm，所述环形槽以所述阶梯孔的中心为中心，其内径为11.7mm?11.9mm、外径为22.5mm?22.7mm、对应所述电磁阀体深度为2.9mm?3.1mm，所述凸台对应所述电磁阀体高度为2.4mm?2.6mm，所述阶梯孔中大直径孔孔径为6.9mm?7.1mm、对应所述凸台深度为27.9mm?28.5mm，所述阶梯孔中小直径孔孔径为3.4mm?3.6mm。
