【专利】一种高效立式可抽芯斜流泵(专利号:201920661488.0)

专利号：201920661488.0
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏飞跃机泵集团有限公司
专利分类号：F04D29/18(20060101)

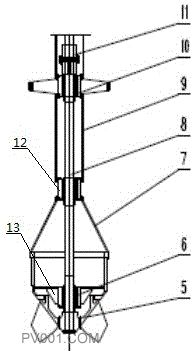

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高效立式可抽芯斜流泵，包括：转子和壳体，所述的壳体包括进口喇叭,所述的进口喇叭设置在壳体的下侧，所述的进口喇叭上侧设置有叶轮室，所述的叶轮室上侧设置有导叶体，所述的导叶体上侧设置有连接管，所述的壳体内设置有转子，所述的转子上设置有支架件，所述的支架件与壳体之间通过固定件固定。本实用新型的有益效果：转子部件能从壳体内抽出，安装与拆卸简单、起吊质量轻；通过设置内叶轮，稳定了水流，避免了泵轴的震动，增加了其稳定性和使用寿命；壳体下部采用了椭圆形结构，增加了空间，底部采用喇叭形增加了流量，提高了效率。
