【专利】一种新型电磁阀(专利号:201921002080.9)

专利号：201921002080.9
专利状态：有权
专利类型：[实用新型]
专利申请人：诸暨尚正机械有限公司
专利分类号：F16K1/14(20060101)

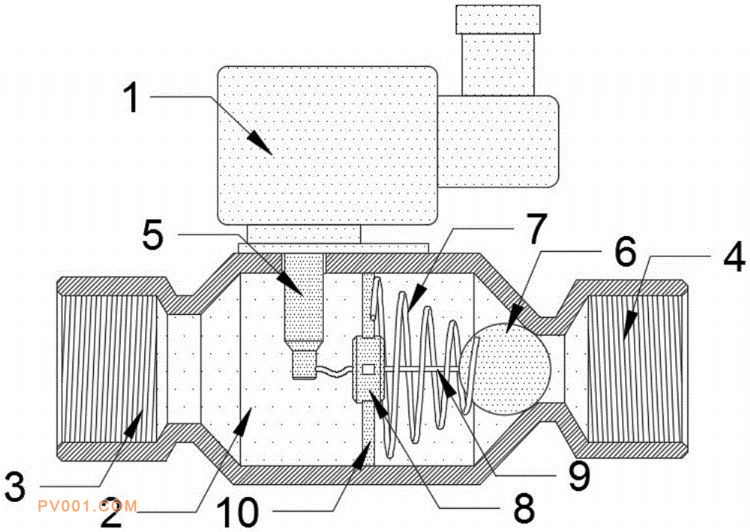

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新型电磁阀，包括电磁铁、阀管、进水管、排水管、阀芯、堵球、复位弹簧、导盘、拉丝、支架、导孔和导向轮，所述阀管两端分别连接有进水管和排水管，所述阀管外壁固定有电磁铁，所述阀管内部设有阀芯，且阀芯与电磁铁的磁芯杆固定连接，所述阀管内部靠近排水管一端设有堵球，所述堵球远离排水管一侧固定有复位弹簧，所述阀管内部中心处设有导盘，且导盘侧壁通过支架与阀管内壁固定连接，所述复位弹簧与支架固定连接，所述导盘中心开设有导孔，此电磁阀通过堵球对管道的卡接，配合电磁铁推动阀芯通过拉丝对堵球拉动，实现装置的关闭与打开，装置结构简单，而且密封效果稳定，实用性强。
