【专利】一种新能源水泵噪声测试装置(专利号:201921526382.6)

专利号：201921526382.6
专利状态：有权
专利类型：[实用新型]
专利申请人：江铃汽车股份有限公司
专利分类号：G01H17/00(20060101)

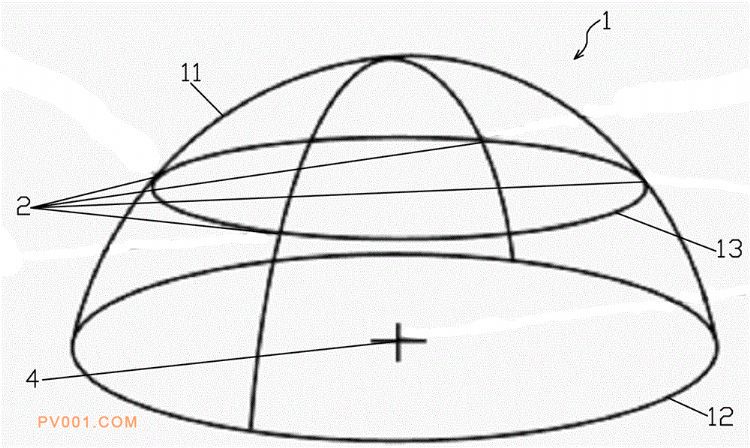

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及汽车技术领域，尤其涉及一种新能源水泵噪声测试装置，包括呈半球形的支架，所述支架包括两个呈半圆弧的支撑杆、呈环形的底杆，两个所述支撑杆呈“十”字型交叉设置，其顶端相连，其底端分别与所述底座使得外壁相连，所述支架的中部设有与所述底杆平行设置且同轴的呈环形的连接杆，所述连接杆外壁与两个所述支撑杆的四个连接点上均设有麦克风；所述底杆的中心设有用于固定水泵的台架。本实用新型能够模拟整车水泵工作的状态，有效评估水泵近场噪声水平，对水泵NVH选型具有指导作用。
