【专利】一种限位开关与阀门连接装置(专利号:201921314370.7)

专利号：201921314370.7
专利状态：有权
专利类型：[实用新型]
专利申请人：德维阀门铸造(苏州)股份有限公司
专利分类号：F16K37/00(20060101)

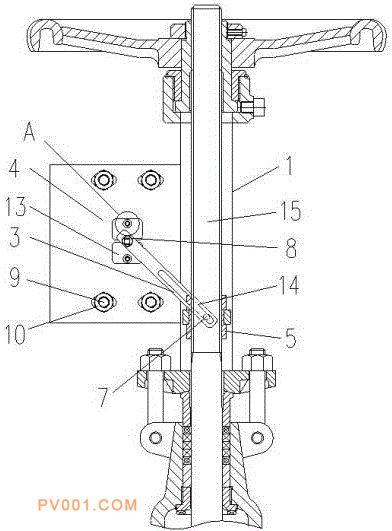

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型属于阀门领域，尤其是一种限位开关与阀门连接装置，针对现有的阀门难以快速查看开关情况的问题，现提出如下方案，其包括阀门主体，所述阀门主体左端固定安装有安装板，所述安装板后端固定安装有限位开关，所述限位开关动力输出轴前端固定连接有驱动套，所述驱动套前端穿过安装板，并延伸至安装板前侧，所述驱动套上转动安装有挡板，所述挡板安装于安装板前侧，所述阀门主体内部活动安装有阀杆，所述阀杆外圈上通过螺纹套装有六角螺母，所述六角螺母外圈固定连接有销轴套，所述销轴套后端固定安装有销轴，所述驱动套上固定安装有导向板，所述导向板另一端与销轴活动连接。本实用新型便于拆装，便于查看，且结构简单，实用性高。
